Olá Livre Streamers , aqui é o Eng. Eduardo Freitas da EasyStream Brasil. O vMix consolidou-se como a plataforma líder de produção ao vivo baseada em software, operando com uma engenharia que realiza todo o processamento gráfico via GPU de forma vetorial e independente de resolução. Entre os recursos que passaram por profundas reformulações estruturais, a ferramenta de crop (recorte de vídeo) e o gerenciamento de subcamadas deixaram de ser meros ajustes matemáticos abstratos para se tornarem pilares de um fluxo de trabalho visual, dinâmico e de alta performance.
Antes do Layer Designer (e da funcionalidade complementar Flatten Layers), o vMix processava o enquadramento de subcamadas de forma percentual e tridimensional abstrata diretamente na aba Position. A partir da versão 28, o motor gráfico passou a contar com essa interface baseada em coordenadas de pixels tridimensionais convertidas em tempo real, permitindo que ferramentas como o Crop Panning (recorte e reenquadramento interno com a tecla Alt) e o Snap Magnético (linhas guias verdes de alinhamento) funcionem de forma idêntica ao ambiente de design vetorial do GT Title Designer.
Essa mudança estrutural otimizou o fluxo de trabalho para montagem de layouts complexos de MultiView, reduzindo o consumo de processamento ao unificar o pipeline de renderização antes da aplicação de efeitos globais.
Antes da versão 28, quando você montava uma composição de MultiView (Input A contendo os Inputs B, C e D como subcamadas) e tentava aplicar uma máscara de corte (crop) ou um efeito de desfoque (Gaussian Blur) no Input pai, o vMix processava o efeito individualmente na raiz de cada elemento. Isso quebrava a simetria do design e gerava um overhead desnecessário na memória de vídeo (VRAM).
Com o Flatten Layers ativado (localizado na aba General das configurações da entrada):
Pré-renderização Unificada: O vMix instrui a GPU a realizar o bake (renderização prévia) de todas as subcamadas ativas (de 1 a 10) em uma única textura gráfica bidimensional, utilizando um barramento interno equivalente a um Mix Input oculto.
Camada Única de Textura: Uma vez unificadas, todas as transformações geométricas (como o crop do Layer Designer) ou filtros pesados de pós-processamento (3D LUTs e correções de cor) são aplicados de forma simétrica sobre o bloco inteiro.
Isso significa que se você tiver um layout complexo e precisar recortá-lo ou movê-lo, a composição inteira se comporta como um único clipe de vídeo. O ganho em performance de hardware é expressivo, pois reduz o número de passagens (render passes) que a placa de vídeo precisa executar por quadro, liberando poder de fogo para projetos densos em 4K.
1. Layer Designer: O Fim do Ajuste Cego no MultiView
Nas versões mais antigas do vMix, a aplicação de um crop ou redimensionamento exigia que o operador navegasse de forma cega pela aba Position e manipulasse sliders baseados em eixos percentuais abstratos. Esse fluxo foi substituído pelo Layer Designer, localizado diretamente na aba Layers / MultiView das configurações da entrada. Inspirado no funcionamento do GT Designer (gerador de caracteres de títulos do vMix), ele é ativado automaticamente assim que você seleciona uma entrada em qualquer uma das caixas de seleção de camadas (de 1 a 10).

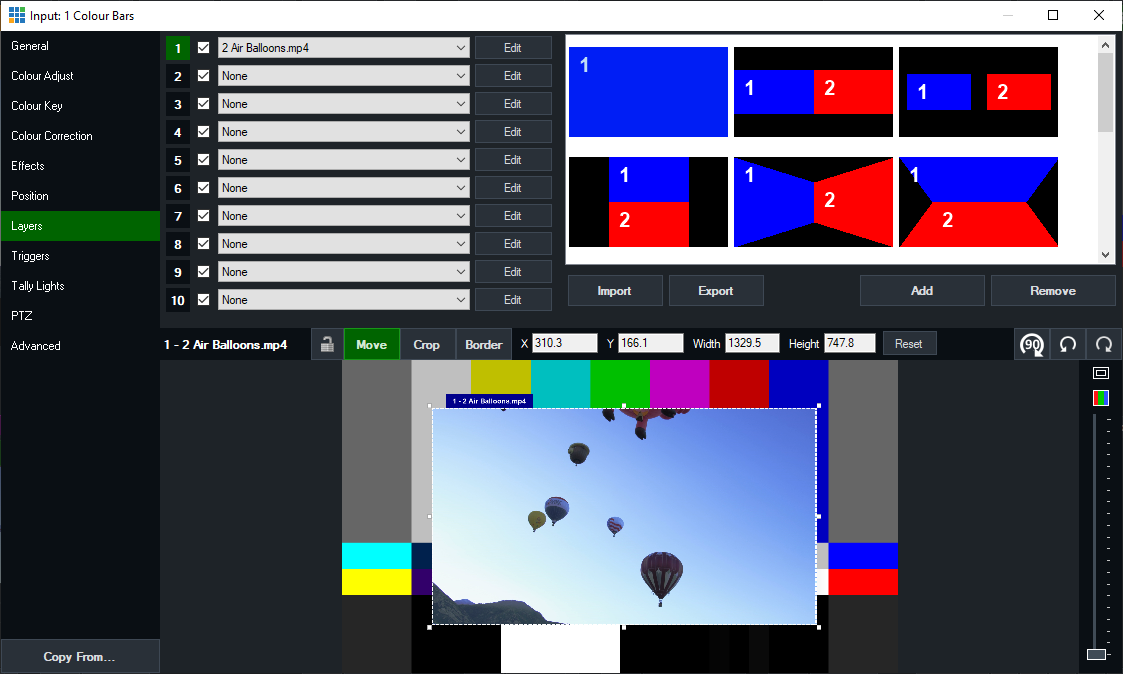

Visão Geral do Painel Layer Designer no vMix
A barra de ferramentas principal introduz três modos fundamentais de operação baseados em pixels reais (calculados em tempo real de acordo com a resolução master do projeto configurada em Settings -> Display):
🎛️ Modo Move (Movimentação): Permite mover e redimensionar as camadas de forma livre. Além de arrastar os cantos tradicionalmente, você pode segurar a tecla Shift ao arrastar o mouse para redimensionar mantendo as proporções. Para ajustar múltiplas camadas simultaneamente, basta segurar a tecla Ctrl e clicar uma vez sobre cada camada desejada.

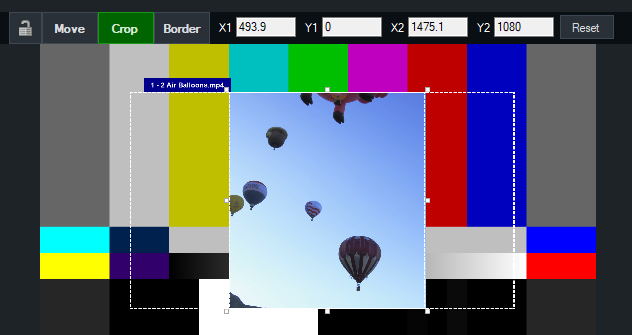

📐 Modo Crop (Recorte): Permite ajustar de forma cirúrgica a área visível do vídeo de entrada dentro de suas bordas originais. O grande segredo técnico aqui é o Crop Panning: ao manter pressionada a tecla Alt enquanto arrasta o mouse dentro da camada recortada, você movimenta e reenquadra o vídeo internamente sem alterar a posição ou o tamanho da janela de corte externa.
Demonstração das alças e ferramentas do modo Crop

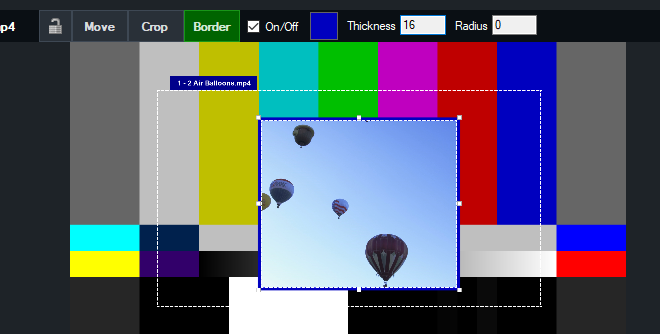

🎨 Modo Border (Borda): Ativa o contorno estético ao redor do elemento recortado. Diretamente pela barra de ferramentas, você configura parâmetros dinâmicos como On/Off, Espessura (Thickness) e o Raio de Arredondamento (Radius) dos cantos do frame.
Ajustes de Contorno e Border do Layer Designer
2. Ferramentas de Controle, Rotação e Alinhamento Inteligente
Para agilizar o fluxo operacional das transmissões e evitar ajustes “no olho”, a barra de ferramentas traz utilitários integrados de controle e um sistema automatizado de imã (Snap):
🔄 Rotação Expressa: O botão Rotate 90 permite rotacionar a camada selecionada em 90 graus no sentido horário a cada clique.
↩️ Histórico Local: Os botões dedicados de Undo/Redo gravam as ações tomadas estritamente dentro do Layer Designer, permitindo reverter erros de enquadramento instantaneamente.
🔒 Lock (Bloqueio): Ao clicar no ícone de Cadeado (Lock), a camada selecionada fica travada na tela, impedindo que cliques acidentais do mouse arrastem ou alterem o elemento. Obs: Mesmo com a camada travada na tela, os valores numéricos da barra de ferramentas continuam editáveis para ajustes finos.
🧲 Alinhamento Magnético Verde: Ao arrastar qualquer camada com o mouse, linhas guias verdes surgirão na tela de forma inteligente. O vMix executará um “trava” automático (lock) do elemento a essas linhas guia, ajudando você a alinhar perfeitamente com:
Outras camadas já existentes na composição.
As linhas de áreas seguras (Safe Areas) configuradas.
As bordas externas da tela.
O ponto central exato do frame.
Detalhe dos botões adicionais de Rotação, Cadeado e Controles Numéricos]
3. Entendendo os Bastidores: Valores de Posição vs. Layer Designer
Como profissionais e engenheiros de transmissão, precisamos entender a arquitetura subjacente do vMix. Internamente, o software não trabalha com pixels, mas sim com um espaço de tela tridimensional independente de resolução. Para o motor gráfico do vMix:
Um Zoom de 1 equivale a 100% do tamanho.
Um Pan de 0 significa que o elemento está centralizado.
Um Pan de 2 move o elemento totalmente para a extremidade direita da tela.
A grande inovação do Layer Designer é atuar como um tradutor bidirecional em tempo real: ele converte esses valores flutuantes abstratos nos pixels reais correspondentes ao seu Preset de saída do projeto (Output Size).
⚠️ Limitação Importante: O Layer Designer foi projetado estritamente para o espaço bidimensional (2D). Se você aplicar rotações em eixos 3D (X e Y tridimensionais) utilizando a tradicional aba Position, o Layer Designer irá ignorar essas distorções para evitar quebras de renderização. Adicionalmente, caso você modifique as posições “Main” (principais) da entrada root, o Layer Designer será temporariamente desativado, revertendo o comportamento do input para o padrão das versões legadas.
4. Flatten Layers: Unificação de Camadas Complexas
A composição de cenários virtuais complexos ou layouts de MultiView pesados impunha um desafio crônico: aplicar um crop na entrada principal não afetava as subcamadas internas, quebrando o design.
📂 A introdução da função Flatten Layers (localizada na aba General das propriedades do Input) resolveu essa limitação ao instruir a GPU a realizar uma pré-renderização de todas as subcamadas juntas, consolidando-as em uma textura gráfica unificada de camada única antes de receber os efeitos globais. Graças a isso, qualquer operação posterior de crop ou mascaramento aplicada a esse Input cortará o conjunto inteiro de camadas de forma perfeitamente simétrica.
5. Filtros e Transições Otimizadas por Hardware
A esteira de processamento de efeitos também se beneficiou da evolução do crop, permitindo processar efeitos pesados em áreas delimitadas da GPU:
👁️ Filtros com Crop Isolado: Ao aplicar efeitos como o Gaussian Blur (desfoque) ou tabelas de calibração de cor (3D LUTs) na aba Effects, o operador ganha uma guia de Crop exclusiva para o efeito. Isso permite isolar um desfoque em uma área estrita da imagem para ocultar dados confidenciais ou rostos, mantendo o resto do frame limpo e em alta nitidez.
📉 Suavidade na Transição Merge: O efeito de transição Merge interpola de forma inteligente o movimento e escala de elementos entre o Preview e o Program. Se houver disparidade nos crops de origem e destino, o motor gráfico congela a transição da máscara de corte de forma imperceptível nos milissegundos centrais do movimento, evitando artefatos de esticamento visual e preservando a taxa de quadros estável da transmissão ao vivo.
Conclusão e Diagnóstico de Performance
Dominar as mecânicas integradas do Layer Designer e da função Flatten Layers é crucial para otimizar os recursos do seu equipamento de streaming. Ao eliminar a necessidade de criar entradas virtuais redundantes para fazer simples recortes e posicionamentos, você reduz drasticamente o consumo de memória de vídeo da GPU, garantindo transmissões robustas, fluidas e profissionais em HD ou 4K.
