Upscaling na Copa do Mundo ?

Uma abordagem detalhada de como gerenciar em grandes eventos, feeds de vídeo de alta disponibilidade

Nos últimos dias, comunidades técnicas e entusiastas do audiovisual iniciaram uma discussão fervorosa nas redes sociais: uma das maiores competições de futebol do planeta poderia estar utilizando fluxos de upscaling para converter sinais HD (como 720p a 59,94p) em resoluções comerciais 4K UHD?

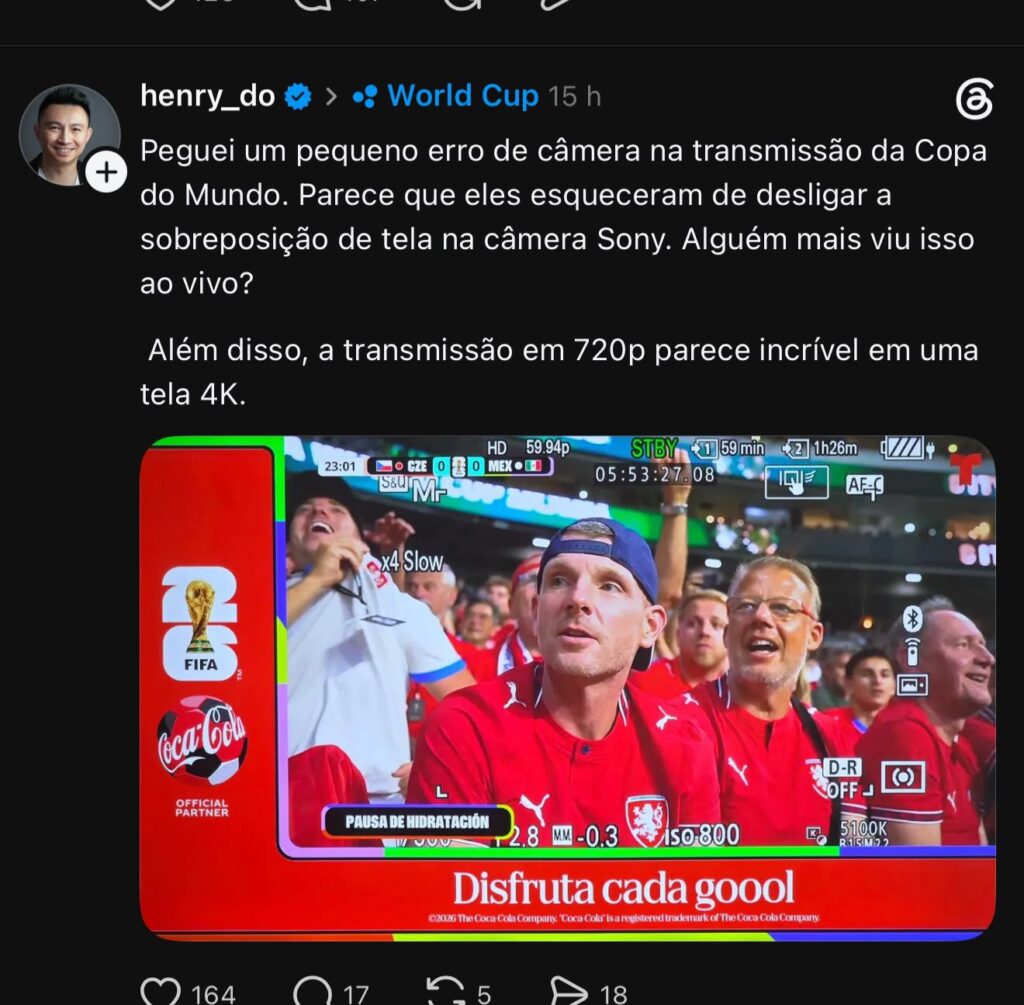

Fonte : Henry_do

A polêmica ganhou força após usuários capturarem o que parece ser uma sobreposição acidental de metadados internos de diagnóstico na tela pública de uma câmera de alta resolução. Na imagem compartilhada, a tela exibe indicações textuais de “HD” e “59.94p”. Sem fazer julgamentos definitivos sobre a infraestrutura global da organização — que envolve contratos complexos e múltiplos feeds —, analisamos o cenário sob a perspectiva puramente técnica da ciência da computação e de telecomunicações para entender o que esse debate revela sobre fluxos de trabalho modernos, a física da captação e como o ecossistema vMix se comporta em cenários de alta exigência.

🔍 1. A Engenharia por Trás do Sinal: Redundância e Fallback

Na engenharia de redes e de telecomunicações aplicada ao broadcast, transmissões internacionais operam sob rígidas camadas de redundância. É comum que sistemas robustos de contribuição (links de satélite, fibra ou micro-ondas) possuam perfis de compressão adaptáveis.

O Fenômeno Técnico de Fallback: Em grandes eventos, caso um link principal de transporte 4K UHD sofra perda severa de pacotes ou restrição imprevista de largura de banda, os switchers de campo e encoders ativam uma rota de contingência (fallback). Para evitar a interrupção completa da transmissão (tela preta), o sistema rebaixa temporariamente o perfil de transmissão para resoluções mais leves, como o High Definition (HD). Uma vez estabilizado na central receptora, o sinal secundário passa por um processo de upscaling interpolado por hardware para readequar o frame ao padrão final de distribuição comercial de Ultra Alta Definição (4K).

Portanto, o indicador “HD” observado na imagem — assumindo que seja uma captura real — pode simplesmente indicar uma câmera operando em modo de diagnóstico, um feed de monitoramento local esquecido ou um acionamento automático de contingência de rede, e não necessariamente que toda a infraestrutura global do torneio seja limitada.

📈 2. Entendendo o Upscaling e Suas Aplicações

O Upscaling (ou interpolação de resolução) é o processo matemático e computacional de pegar um sinal de vídeo ou imagem gerado em uma resolução menor (resolução de origem ou SD/HD) e expandi-lo para preencher uma tela de resolução maior (resolução de destino ou 4K/8K).

Quando convertemos um sinal de 720p ($1280 \times 720$) para 4K UHD ($3840 \times 2160$), estamos saindo de um quadro de aproximadamente 921 mil pixels para um de 8,3 milhões de pixels. Isso significa que o algoritmo de upscaling precisa “inventar” ou preencher os cerca de 7,4 milhões de pixels que não existem no sinal original. Isso é feito através de três categorias principais de algoritmos:

Interpolação por Vizinho Próximo (Nearest Neighbor): Apenas duplica os pixels. É rápido, mas gera imagens serrilhadas (efeito pixelado).
Interpolação Bilinear/Bicúbica: Analisa os pixels ao redor e faz uma média matemática de cor e luminância para criar os novos pixels intermediários. Deixa as bordas mais suaves, mas pode causar desfoque (blur).
Upscaling Baseado em Inteligência Artificial / Deep Learning (Super Resolução): Redes neurais analisam o contexto da imagem (reconhecem o que é grama, uma bola ou o rosto de um jogador) e recriam as texturas de alta frequência que foram perdidas, gerando um resultado muito mais nítido.

Onde esse recurso é utilizado?

Televisores Comerciais (Smart TVs 4K/8K): Como grande parte dos canais de TV aberta ou a cabo ainda transmitem em 1080i ou 720p, as TVs possuem processadores internos dedicados exclusivamente a fazer o upscaling em tempo real para ocupar a tela toda.
Consoles de Videogame: Jogos rodando em resoluções internas dinâmicas usam tecnologias de super amostragem e upscalers de hardware integrados para exibir o sinal em 4K mantendo uma alta taxa de quadros por segundo (FPS).
Sistemas de Transmissão (Broadcast Contingency): Em centrais de engenharia de vídeo (incluindo setups com o vMix ou switchers de hardware), o upscaling é usado para integrar câmeras legadas, transmissões remotas via internet de baixa qualidade ou sinais de satélite com largura de banda restrita dentro de um switch master configurado em 4K.

💡 3. A Física da Captação: Luz, Resolução do Sensor e Qualidade Final

Um dos maiores axiomas da Ciência da Computação aplicada à imagem é: “Se entra lixo, sai lixo” (Garbage In, Garbage Out). No fluxo de vídeo, o sucesso de um processo de upscaling depende drasticamente da qualidade da captação inicial — regida diretamente pela iluminação e pelas propriedades ópticas e físicas do sensor.

O Impacto Crucial da Iluminação na Redução de Artefatos

Quando um ambiente esportivo ou de estúdio possui iluminação deficiente, os sensores físicos da câmera não recebem fótons suficientes para gerar um sinal elétrico limpo. Para compensar isso, os circuitos eletrônicos da câmera aumentam o ganho (Gain) ou o ISO.

Esse aumento de ganho amplifica também o ruído térmico e elétrico de fundo do sensor, gerando o chamado ruído de luminância e crominância (aqueles “grãos” ou pixels coloridos que ficam piscando nas áreas escuras ou de sombra da imagem).

Quando o sinal de vídeo com ruído chega ao algoritmo de upscaling, o processador não sabe diferenciar o que é detalhe real da imagem e o que é ruído do sensor. Como consequência, ocorrem graves problemas estruturais:

Amplificação de Artefatos: O algoritmo tenta fazer a média matemática ou aplicar IA sobre os pixels granulados. Em vez de suavizar a imagem, o upscaling aumenta o tamanho do ruído, transformando pequenos pontos quase imperceptíveis em grandes blocos pixelados ou manchas de cor borradas (color blotting).
Artefatos de Movimento (Ghosting/Smearing): Transmissões esportivas operam em altas frequências (59,94p/60p). Se o algoritmo de upscaling tenta compensar o ruído gerado pela baixa luz quadro a quadro, ele cria um rastro visual borrado atrás de objetos rápidos (como a bola ou os braços de um atleta correndo).
Destruição da Compressão: Sinais com muito ruído geram arquivos extremamente difíceis de compactar. Os codecs de transmissão (como H.264 ou H.265/HEVC) gastam quase toda a largura de banda tentando codificar o ruído que fica piscando na tela, deixando pouca banda para os detalhes reais. O resultado final após o upscaling é uma imagem sem nitidez e cheia de macroblocos.

Diferença Crítica: Sinal 720p de Câmera Nativa HD vs. Câmera de Alta Resolução (Downsampling + Upscaling)

Há uma diferença abissal entre fazer o upscaling de um sinal de 720p nativo (de uma câmera HD antiga) e fazer o upscaling de um sinal de 720p que foi gerado por uma câmera nativa 4K de alta resolução.

Se a captação foi feita por uma câmera 4K e reduzida (downsampling) para 720p para fins de transmissão ou transporte de rede, o cenário muda completamente por conta de dois fatores:

Superamostragem Óptica (Oversampling): O sensor de alta resolução captura uma quantidade massiva de informações de detalhes, alcance dinâmico e transições de cor. Quando a câmera comprime esses dados para 720p, ela aplica um algoritmo de downsampling que atua como um filtro anti-aliasing natural. Isso remove o ruído de alta frequência e consolida os pixels, gerando um sinal de 720p extremamente limpo, nítido e livre de artefatos.
Eficiência no Upscaling: Quando esse sinal “puro” de 720p chega à central de processamento para sofrer o upscaling de volta para 4K, os algoritmos interpoladores trabalham sobre bordas perfeitas e blocos de cor sólidos. Não há ruído elétrico para ser falsamente amplificado. O resultado final do upscaling de um sinal originado em um sensor de alta resolução é incrivelmente superior, aproximando-se visualmente do True 4K, enquanto o upscaling de uma câmera HD nativa resultará em uma imagem lavada e sem definição.

🚀 4. O Cenário Ideal: O vMix na Gestão de Fluxos de Transmissão de Alta Qualidade

Se uma arquitetura de produção baseada no ecossistema do vMix estivesse gerenciando a contribuição de campo e a distribuição dos feeds, as ferramentas nativas do software elevariam severamente a segurança e o controle de fidelidade do sinal:

Gerenciamento Nativo 4K UHD Baseado em GPU: O vMix opera o processamento de pixels e renderização diretamente no hardware gráfico através de espaços de cor lineares. Isso elimina perdas de transcodificação intermediárias desnecessárias e garante eficiência máxima se o objetivo for manter o True 4K do sensor até o encoder.
Open Media Transport (OMT) – A Inovação do vMix 29: Introduzido para revolucionar fluxos de trabalho IP locais e de contribuição, o Open Media Transport (OMT) permite o transporte de vídeo de alta taxa de bits com latência ultrabaixa em redes gigabit comuns. Conforme detalhado no documento oficial de lançamento (Blog vMix 29 launch 27 10 2025_3.docx), o protocolo OMT dá às produtoras uma alternativa aberta e extremamente robusta para tráfego IP de alta resolução, minimizando a necessidade de rebaixar perfis de transmissão por sobrecarga de infraestrutura.
Diagnóstico Ativo (Waveform e Vectorscope): Como detalhado no manual técnico (vMixUserGuide vMIx 29_3.pdf), o vMix possui monitores profissionais de análise de sinal em tempo real, incluindo Waveform RGB, Waveform Y, Parade RGB e Vectorscope. Essas ferramentas permitem que engenheiros de telecomunicações e elétrica monitorem a integridade do vídeo em tempo real, detectando qualquer mudança drástica no espaço de cor ou a presença de ruído excessivo antes que o sinal sofra upscaling ou seja distribuído.
Resiliência e Proteção com SRT (Secure Reliable Transport): Caso o feed precise trafegar por redes públicas ou internet instável, o vMix suporta nativamente o protocolo SRT, que ajusta dinamicamente a retransmissão de pacotes criptografados. O SRT preserva a resolução selecionada, evitando que flutuações de link obriguem a engenharia a recorrer a fallbacks destrutivos de resolução.

📘 Glossário de Termos Técnicos de Broadcast

4K UHD (Ultra High Definition): Resolução de vídeo digital correspondente a $3840 \times 2160$ pixels, totalizando aproximadamente 8,3 megapixels por quadro.
720p (High Definition): Resolução de vídeo digital de $1280 \times 720$ pixels, operando estritamente em varredura progressiva (“p”).
Aliasing: Artefato visual digital que se manifesta como serrilhados ou padrões indesejados (como o efeito Moiré), ocorrendo quando a frequência de amostragem do sensor é insuficiente para registrar os detalhes da cena captada.
Auto Mix Minus: Tecnologia de engenharia de áudio integrada que remove automaticamente a voz de um participante específico do feed de retorno que é enviado para ele próprio, eliminando loops de feedback e eco de retorno.
Downsampling: Processo de redução da resolução espacial de uma imagem ou fluxo de vídeo (ex: converter de 4K para 720p), combinando múltiplos pixels adjacentes em um único pixel representativo.
Fallback (Contingência de Rede): Mecanismo automático de segurança em sistemas de telecomunicações que rebaixa o perfil de consumo de banda (como taxa de bits ou resolução) quando a infraestrutura de rede principal sofre degradação ou perda de pacotes, evitando a queda completa do link.
Ganho / ISO: Amplificação eletrônica aplicada ao sinal analógico capturado pelos fotossítios do sensor de imagem, utilizada para clarear cenas escuras à custa da introdução de ruído térmico e digital.
Interpolação Matemática: Método computacional utilizado para estimar e preencher valores desconhecidos entre dados conhecidos. No upscaling de vídeo, é a técnica usada para calcular a cor e o brilho dos novos pixels gerados.
Macroblocos: Artefatos de compressão visual de formato quadrado que surgem na tela quando o encoder de vídeo (como H.264) não possui taxa de bits (bitrate) suficiente para codificar detalhes complexos ou ruído de imagem em tempo real.
Open Media Transport (OMT): Protocolo de código aberto projetado para transporte de áudio e vídeo digital de alta fidelidade e latência ultrabaixa em redes locais IP gigabit.
Ruído de Crominância: Flutuações indesejadas e aleatórias nos canais de cor de uma imagem digital, resultando em manchas coloridas artificiais (geralmente roxas ou verdes) em áreas de baixa iluminação.
Ruído de Luminância: Flutuações aleatórias nos níveis de brilho de uma imagem digital, assemelhando-se visualmente à granulação fina de películas de cinema analógicas.
Secure Reliable Transport (SRT): Protocolo de transporte de vídeo de código aberto otimizado para transmissões seguras e resilientes através da internet pública, utilizando recuperação dinâmica de pacotes por retransmissão controlada.
True 4K (4K Nativo): Fluxo de trabalho em que o vídeo é capturado, processado, comutado e transmitido mantendo sua resolução original de 4K de ponta a ponta, sem passar por ampliações artificiais por software.
Vectorscope: Ferramenta de diagnóstico visual que monitora a informação de cor (crominância) do sinal de vídeo, exibindo graficamente o matiz e a saturação em um gráfico circular.
Waveform RGB / Parade: Monitores de diagnóstico em tempo real que plotam a distribuição espacial dos níveis de intensidade gráfica das cores vermelha, verde e azul ao longo do quadro de vídeo, permitindo a detecção precisa de clipping (estouro de branco), esmagamento de pretos e ruído elétrico.
