👋 Olá, comunidade da EasyStream Brasil! Como profissionais da área de Streaming e Audiovisual sabemos que o calcanhar de Aquiles de qualquer grande produção sempre foi a gestão de tráfego de rede. Durante anos, enviar áudio e vídeo de alta qualidade por IP (AVoIP) exigia configurações complexas, cálculos minuciosos de banda e o trabalho de configurar o QoS e o IGMP Snooping manualmente. Vamos explicar como a união de três gigantes — UniFi EAV Switching, Protocolo Dante e vMix — está mudando as regras do jogo para emissoras, igrejas e produtoras de eventos ao vivo.
🎛️ 1. O Fim do Pesadelo Multicast: UniFi EAV Switching
Historicamente, switches de TI comuns não foram desenhados para o rigor do fluxo contínuo de mídia. A introdução da linha UniFi Enterprise Audio/Video (EAV) resolve o principal gargalo da camada física e de enlace.
⚡ Sincronização Determinística (Precision Hardware Timing):
Ao contrário dos equipamentos tradicionais, a arquitetura de hardware da linha EAV é otimizada nativamente para os pulsos de sincronismo vitais do AVoIP (como o PTP – Precision Time Protocol usado pelo Dante e AES67).
🛡️ Isolamento de Tráfego:
O switch reconhece e prioriza pacotes Multicast de áudio e vídeo automaticamente. Isso significa zero jitter, eliminação de dropouts (quedas de áudio) e latência rigorosamente sub-milissegundo, mesmo quando a rede está sob carga pesada.
🌊2. Fluxo AVoIP & UniFi AV Bridge: Entendendo a Magia
Para compreender verdadeiramente a revolução que a UniFi traz para o mundo do Áudio e Vídeo sobre IP (AVoIP), precisamos olhar além da velocidade da rede e focar na sincronização. É aqui que o UniFi AV Bridge e os switches UniFi EAV (Enterprise Audio/Video) mostram seu verdadeiro poder, resolvendo o problema mais crítico do AVoIP: o timing.
Nesta seção, vamos detalhar como o sinal trafega e é processado, e como essa “ponte” compacta simplifica tudo.
2.1. O Desafio da Sincronização no AVoIP Tradicional
Em uma rede de TI comum, os pacotes de dados chegam quando chegam. Para e-mails ou navegação na web, um atraso de alguns milissegundos é imperceptível. No entanto, para áudio e vídeo profissionais, isso é um desastre:
- Dessincronização labial (lip-sync): O áudio e o vídeo saem do passo.
- Cortes e estalos de áudio: Falhas na chegada dos pacotes de áudio.
- Artefatos de vídeo: Imagens quebradas ou com lag.
Para combater isso, engenheiros tradicionalmente precisavam configurar manualmente tabelas complexas de QoS (Qualidade de Serviço) e IGMP Snooping (gerenciamento de tráfego multicast) para tentar priorizar os pacotes de mídia. Era uma arte negra, propensa a erros e difícil de escalar.
2.2. A Solução UniFi: Hardware com Consciência de Tempo
A Ubiquiti abordou o problema de forma diferente, incorporando a inteligência diretamente no hardware com a linha UniFi EAV. Esses switches não apenas movem dados; eles têm “consciência de tempo”.
⚡ PTP (Precision Time Protocol) em Hardware: Os switches EAV possuem chips dedicados que gerenciam o protocolo PTP (IEEE 1588). Isso permite que todos os dispositivos na rede EAV — incluindo o UniFi AV Bridge, mixers Dante e servidores vMix — compartilhem um relógio mestre com precisão de sub-microssegundos.
🛡️ Priorização Determinística: Ao invés de tentar priorizar o tráfego de AV, o hardware EAV garante que os pacotes de mídia e, crucialmente, os pacotes de sincronismo PTP tenham passagem prioritária absoluta, eliminando o jitter (variação de atraso) na origem.

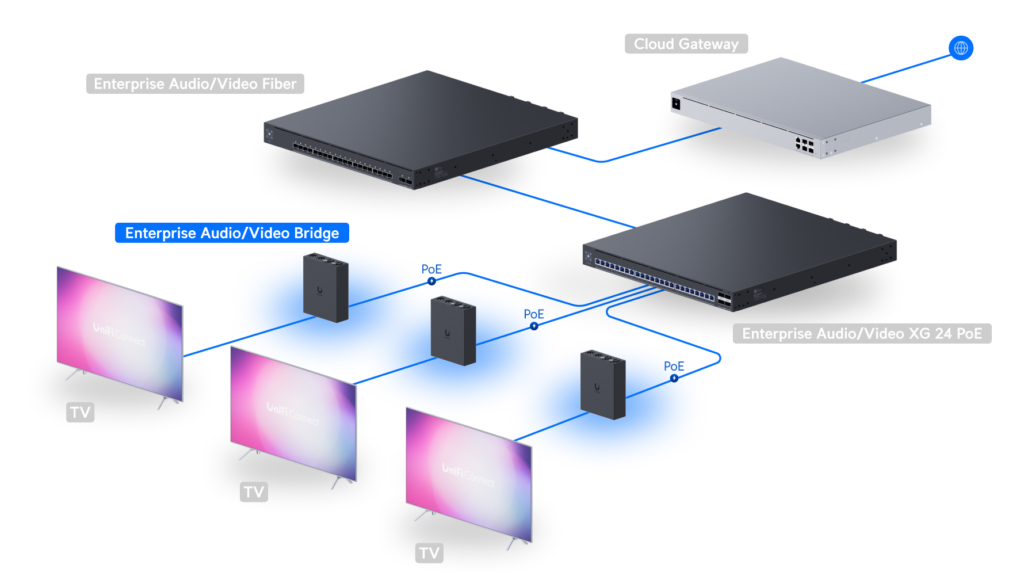

2.3. O Papel do UniFi AV Bridge: A Ponte Inteligente e Compacta
O UniFi AV Bridge é o dispositivo que traduz o mundo físico (HDMI, AES67 analógico/digital) para o mundo da rede sincronizada e vice-versa. Ele é incrivelmente flexível, podendo atuar como um Transmissor (Encoder) ou um Receptor (Decoder), tudo alimentado por um único cabo PoE (Power over Ethernet).
Imagine o AV Bridge como uma “caixa mágica” que resolve a complexidade de múltiplos conversores.

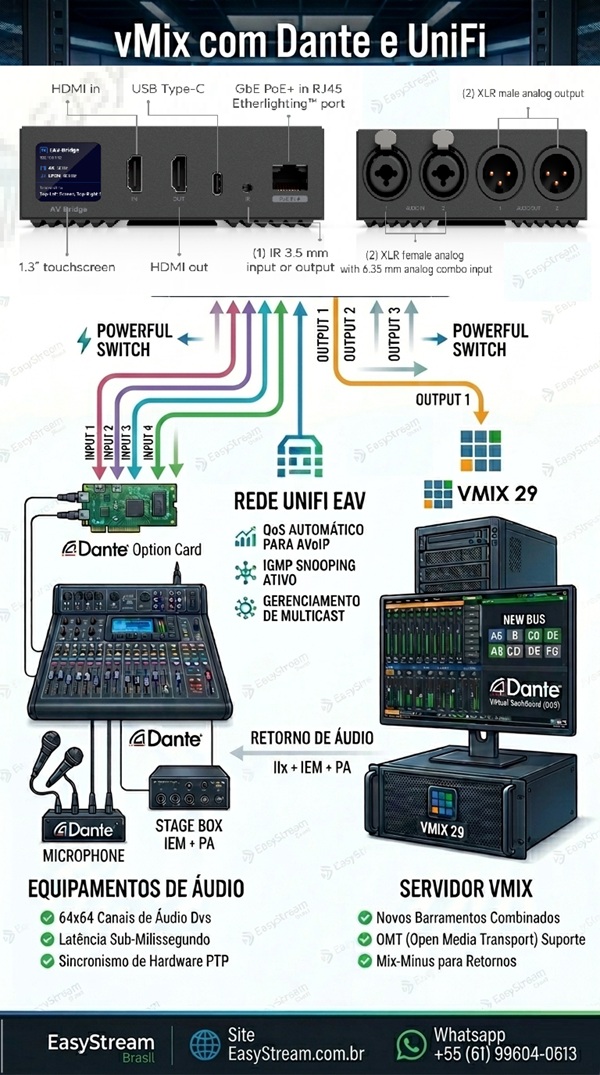

Exemplo de Fluxo: Modo Transmissor (Encoding)
- Entrada HDMI: Uma câmera 4K é conectada à porta HDMI IN do AV Bridge.
- Entrada de Áudio: Áudio de alta qualidade é injetado via porta AES67 AUDIO (que pode receber AES67/Dante digital ou áudio analógico equilibrado, dependendo da configuração).
- Processamento e Sincronização: O hardware interno do AV Bridge pega o vídeo HDMI e o áudio AES67 e os encapsula em pacotes de rede (usando protocolos como OMT para vídeo e mantendo o áudio como AES67/Dante). Crucialmente, ele carimba cada pacote com o carimbo de tempo PTP ultrapreciso recebido da rede EAV.
- Saída de Rede (AVoIP): O fluxo combinado e perfeitamente sincronizado é enviado pela porta PoE IN para o switch UniFi EAV.
- Destino (ex: vMix): O switch EAV entrega esse fluxo prioritário ao servidor vMix. O vMix, também sincronizado via PTP, recebe o vídeo e o áudio perfeitamente alinhados, prontos para a produção, sem a necessidade de placas de captura caras ou configurações complexas.
Exemplo de Fluxo: Modo Receptor (Decoding)
- Entrada de Rede (AVoIP): O AV Bridge recebe um fluxo de AVoIP (vídeo OMT e áudio Dante/AES67) vindo da rede EAV (enviado, por exemplo, pela saída de monitoramento do vMix).
- Processamento e Alinhamento: Usando o relógio PTP da rede, o hardware do AV Bridge desembala os pacotes e realinha o vídeo e o áudio com precisão cirúrgica, compensando qualquer pequena variação de rede.
- Saída HDMI: O vídeo perfeitamente sincronizado é enviado para um monitor ou projetor via porta HDMI OUT.
- Saída de Áudio: O áudio é enviado para um sistema de PA ou amplificador via porta AES67 AUDIO.
📊 2.4 Tabela Resumo: O Poder da Integração
| Recurso | Sem UniFi EAV/AV Bridge | Com UniFi EAV/AV Bridge |
| Sincronização | Baseada em software, propensa a jitter e drift. | Baseada em hardware (PTP), precisão de sub-microssegundos. |
| Configuração de Rede | Complexa, manual (QoS, IGMP), difícil de escalar. | Automática e nativa; o hardware reconhece e prioriza AVoIP. |
| Latência | Variável, difícil de prever. | Ultrabaixa e determinística; consistente em toda a rede. |
| Hardware | Múltiplos conversores, placas de captura, cabos dedicados. | Dispositivo único e flexível (AV Bridge), alimentado por PoE. |
| Integração vMix/Dante | Requer hardware de terceiros e bridges de software. | Nativa e direta; funciona perfeitamente com Dante Virtual Soundcard e OMT. |
O fluxo AVoIP da UniFi, orquestrado pelos switches EAV e executado pelo AV Bridge, representa o estado da arte na distribuição de mídia. Ele remove a complexidade da engenharia de rede tradicional, permitindo que você foque no que realmente importa: criar e transmitir conteúdo com a máxima qualidade e confiabilidade.
🌉 3. A tradução digital : Dante Virtual Soundcard (DVS)
Com a rede perfeitamente orquestrada pelo switch UniFi EAV, precisamos de um “tradutor” eficiente dentro do nosso servidor de transmissão. É aqui que entra a engenharia de software da Audinate.
🎧 Matriz de Áudio de Alta Capacidade:
O software Dante Virtual Soundcard transforma a porta de rede do seu PC servidor (conectada ao switch EAV) em uma placa de áudio virtual incrivelmente poderosa, suportando até 64 canais de entrada e 64 de saída.
🎚️ Patching Descomplicado:
Através do Dante Controller, você interliga fisicamente qualquer microfone, mesa de som ou console de PA da sua infraestrutura diretamente ao PC do vMix, tudo via cabo de rede Cat6 padrão. Sem cabos analógicos, sem ruído de aterramento (ground loop).
🎬 4. O Poder Absoluto do vMix 29 na Camada de Aplicação
É no vMix que a mágica da produção toma forma. A partir do vMix 29, a integração com redes de alta performance atingiu um nível sem precedentes, oferecendo aos engenheiros de áudio e vídeo um controle granular formidável.
💡 As Novas Topologias de Roteamento de Áudio:
Se antes os barramentos de áudio do vMix nos ajudava muito, a versão 29 introduziu cinco novas configurações de barramento combinadas: AB, CD, DE, ABCD e DEFG. Isso significa que você pode receber os canais limpos via rede Dante, mixá-los no vMix e enviar fluxos independentes de volta para a rede com facilidade. Por exemplo:
- Barramento Master: Vai para a sua transmissão principal (YouTube/Twitch).
- Barramento AB: Vai via Dante para o fone de retorno (IEM) do apresentador.
- Barramento CD: Alimenta uma sala de tradução simultânea.
- Barramento DE: MultiCorder (que agora suporta todos os barramentos de áudio) para gravação multipista (ISO).
🌐 A Chegada do OMT (Open Media Transport):
Para acompanhar o áudio Dante na sua rede EAV, o vMix 29 traz suporte total ao Open Media Transport (OMT), um protocolo de código aberto projetado especificamente para vídeo de altíssima qualidade e baixa latência em redes locais. Rodar Dante e OMT paralelamente em um switch UniFi EAV é a definição de uma arquitetura de broadcast moderna permitindo maior controle e gestão.
🎯 Produtividade Aprimorada:
O vMix 29 também dobrou a capacidade visual, oferecendo agora 8 Overlays e 8 Stingers, além do novo botão GO, que adiciona funcionalidade completa de atalhos para transições rápidas em qualquer input!
🤝 5. Conclusão e Próximos Passos
A convergência entre a robustez do UniFi EAV, a flexibilidade do roteamento Dante e as inovações de barramento e rede do vMix 29 criam um ecossistema definitivo para produções de alta performance e complexidade.
Nós da EasyStream Brasil respiramos essa tecnologia todos os dias. Combinando nossa experiência estamos prontos para dimensionar o seu servidor, desenhar a topologia da sua rede EAV e configurar cada detalhe do seu vMix.
📞 Quer levar sua transmissão para o próximo nível? Entre em contato com a equipe da EasyStream Brasil e vamos projetar o seu novo estúdio AVoIP hoje mesmo!
