Atualizando o setup para Replay e Quad-View no vMix 29
1. 🔍 Desafio do Melhor Custo Benefício:
Olá Live Streamer , aqui é o Eng. Eduardo Freitas. No cenário atual de hardware no Brasil ( Janeiro de 2026) , identificamos um desafio crítico: a transição da Intel para memórias DDR5 encareceu significativamente as placas-mãe topo de linha que possuem portas Thunderbolt nativas no painel traseiro.
💡Para viabilizar projetos com excelente custo-benefício utilizando processadores Intel Core de 13ª e 14ª Geração (Raptor Lake) sem descartar o investimento dos clientes em memória DDR4, a solução técnica é a utilização de placas-mãe com o conector interno TB_HEADER associadas a uma placa de expansão dedicada.
A seguir apresento duas opções homologadas pelo nosso laboratório:
🛡️ Opção 01: ASUS TUF Gaming Z690-Plus D4
Esta é a recomendação primária para operações de Missão Crítica. O chipset Z690 oferece o gerenciamento térmico necessário para suportar o Turbo Boost constante exigido pelo vMix.

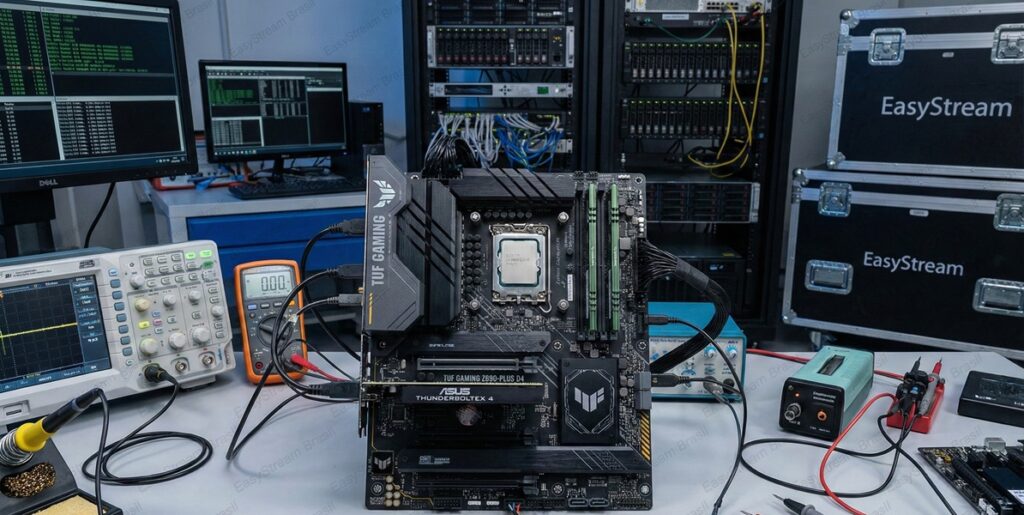

ASUS TUF Gaming Z690-Plus D4 – A espinha dorsal para estabilidade em 4K.
⚡ VRM Robusto: Com 14+1 fases de energia DrMOS, esta placa garante que processadores i7-13700K ou i9-13900K operem em clock máximo sem sofrer thermal throttling (redução de velocidade por calor) durante transmissões longas.
🔌 Conectividade: Possui o conector TB_HEADER obrigatório para a implementação do Thunderbolt 4.
💾 Legado DDR4: Permite reutilizar kits de 64GB ou 128GB (3200/3600MHz), economizando cerca de R$ 3.000,00 no orçamento final.
🎨 Opção 02: ASUS ProArt B660-Creator D4
Focada em conectividade de rede e criadores de conteúdo, esta placa sacrifica as capacidades de overclock do processador em troca de recursos nativos de I/O (Input/Output).

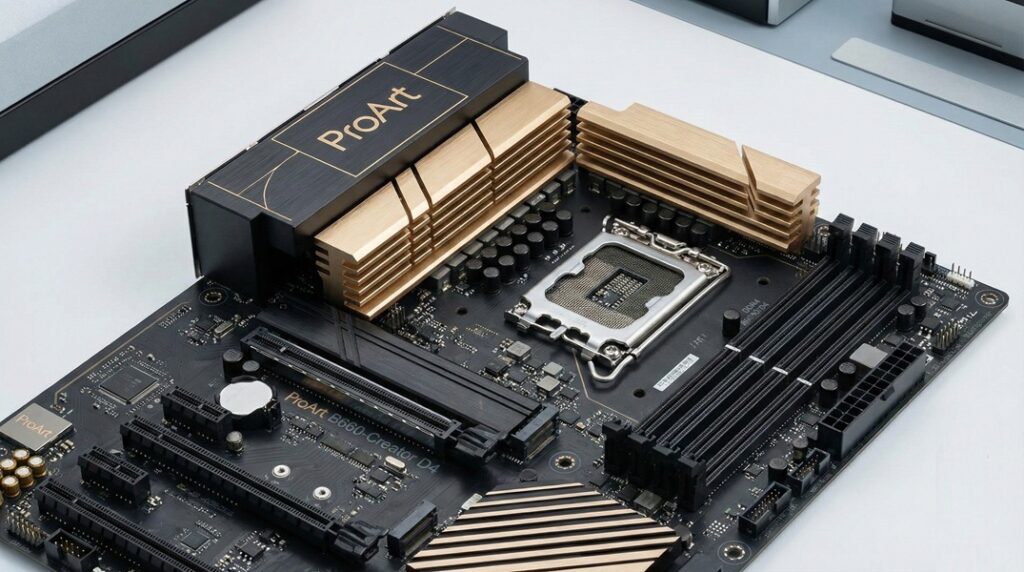

ASUS ProArt B660 – Otimizada para fluxos de trabalho 24/7.
🌐 Rede Dupla: Diferencial de possuir portas Ethernet de 2.5Gb e 1Gb nativas, ideal para separar tráfego de NDI e Streaming/Internet.
🌡️ Estabilidade: Dissipadores de calor superdimensionados nos VRMs, essenciais para ambientes de estúdio sem ar-condicionado de precisão.
🔌 Expansão: Também equipada com TB_HEADER para suporte total à controladora Thunderbolt.
🚀 Placa de expansão ASUS ThunderboltEX 4
Nenhuma das opções acima possui a porta USB-C Thunderbolt no painel traseiro. A mágica acontece ao instalar esta placa add-on.

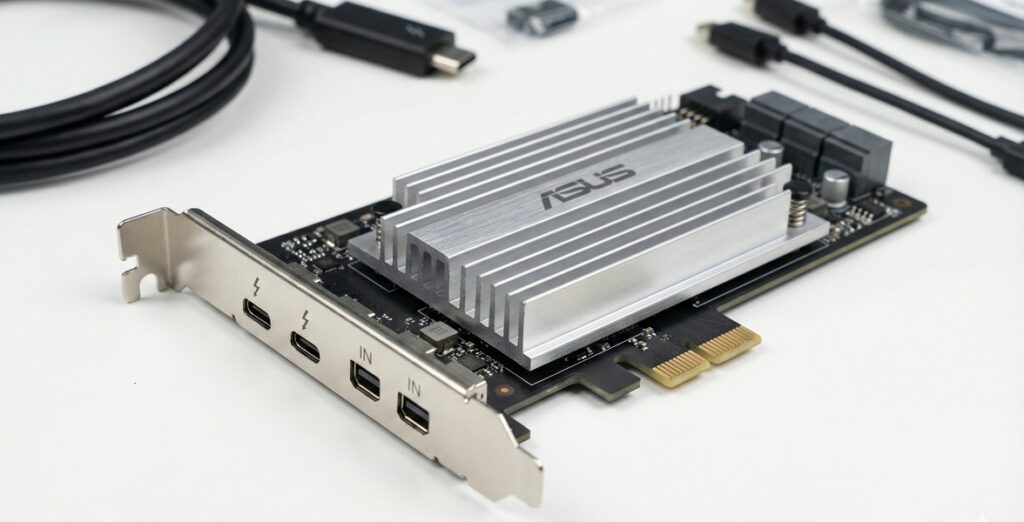

ThunderboltEX 4 – Habilitando 40Gbps de largura de banda.
Especificação Técnica: Fornece duas portas Thunderbolt 4 (40Gbps) bidirecionais.
Fluxo de Vídeo: Aceita entrada DisplayPort da sua placa de vídeo (RTX 3060/4060) para enviar vídeo, dados e energia (até 100W) por um único cabo.
2. 🎬 Estudo de Caso EasyStream: “Projeto Replay Híbrido”
Cliente: Produtora de Eventos Corporativos Cenário: Migração para o vMix 29 com foco em Replay Instantâneo de 4 Câmeras.
🚩 O Desafio
O cliente possuía 128GB de RAM DDR4 de alta performance e precisava de velocidade de disco extrema para gravar 4 ISOs em ProRes simultâneos. Os SSDs SATA internos já estavam saturados e o orçamento não permitia a migração total para DDR5.
🛠️ Resumo da Solucão
Componente
Especificação
Justificativa Técnica EasyStream
CPU
Intel i7-13700K
Alto clock single-thread (prioridade do vMix).
MoBo
ASUS TUF Z690 D4
Suporte ao legado DDR4 e Header TB4.
Interface
ThunderboltEX 4
Instalada no Slot PCIe inferior para I/O de 40Gbps.
Storage
Dock OWC TB4
Gravação externa das 4 câmeras de Replay.
⚙️ Implementação e Resultados no vMix 29
🎥 Replay Quad View : Configuramos o diretório de gravação do Instant Replay para o drive externo via Thunderbolt. A banda de 40Gbps permitiu a gravação de 4 fluxos ProRes LT sem dropped frames, liberando o barramento interno da placa-mãe para a captura (DeckLink).
🌐 OMT (Open Media Transport): Aproveitamos a segunda porta da placa ThunderboltEX 4 para criar uma rede peer-to-peer com o notebook de GCs. Usando o protocolo OMT (suportado nativamente no vMix 29), trafegamos gráficos com canal Alpha (Fill+Key) com latência próxima de zero, sem ocupar a placa de rede RJ45 principal, que ficou dedicada exclusivamente ao envio do stream SRT.
💰 Economia Financeiro: A escolha da placa-mãe DDR4 + Placa Thunderbolt gerou uma economia de R$ 3.800,00 comparada à plataforma DDR5 equivalente. Este valor de economia permitiu a aquisição de mais uma licença vMix 4K Oficial da EasyStream Brasil para a produtora.
