vMix com Câmeras PTZ em Redes Legadas

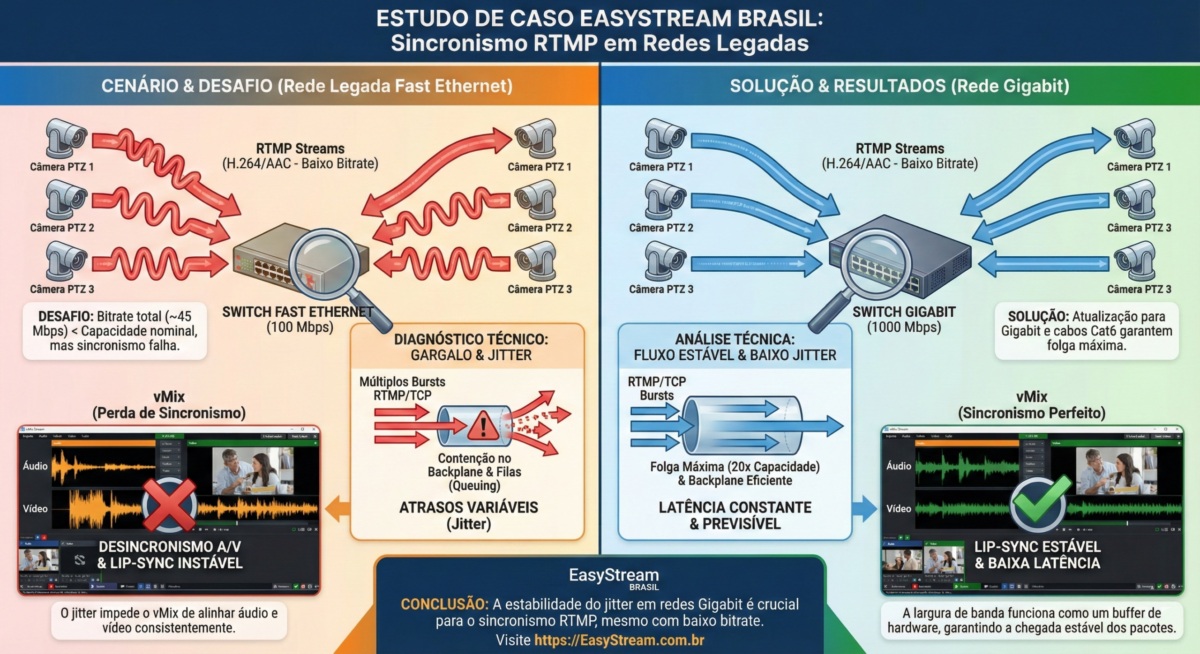

📊 Estudo de Caso EasyStream Brasil:

Da Estabilidade ao Jitter: Por Que o RTMP de Câmeras PTZ Exige Rede Gigabit, Mesmo com Baixo Bitrate?

Usuário utilizando o software vMix, estava enfrentando perda de sincronismo de áudio e vídeo (lip-sync) em três inputs de câmeras PTZ.

Foi confirmado que as câmeras estavam configuradas para enviar seus streams para o vMix utilizando o protocolo RTMP.

A infraestrutura de rede consistia em um switch Fast Ethernet (100 Mbps).

Embora o protocolo RTMP (geralmente H.264/AAC) seja altamente comprimido e utilize um bitrate muito inferior aos 100 Mbps do switch, a instabilidade no sincronismo persistia.

O desafio era comprovar que, mesmo com a baixa demanda nominal do RTMP, o switch de 100 Mbps continuava sendo a causa raiz, mas por motivos relacionados à qualidade e ao tratamento do tráfego em tempo real.

🔬 Diagnóstico e Análise Técnica (EasyStream Brasil)

A análise foi conduzida sob a perspectiva do transporte de streaming comprimido em uma rede subdimensionada:

• Baixo Bitrate RTMP, Alto Risco de Jitter:
• Em geral, três streams RTMP de alta qualidade (ex: 1080p a 15 Mbps cada) somariam um consumo total de aproximadamente 45 Mbps. Teoricamente, o switch de 100 Mbps não estaria saturado.
• No entanto, o RTMP é um protocolo que frequentemente opera sobre TCP, priorizando a entrega confiável dos pacotes. Em switches low-end de 100 Mbps, mesmo a 45% de utilização, a manipulação de múltiplos bursts de dados em tempo real de vídeo pode levar a:
  • Contenção no Backplane: Switches de 100 Mbps podem não ter uma capacidade de backplane adequada (a largura de banda interna que conecta as portas), criando filas (queuing) e atrasos variáveis.
  • Jitter: A criação dessas filas e o eventual reenvio de pacotes (devido ao TCP) introduzem uma variação imprevisível na latência de chegada dos pacotes de vídeo ao vMix.
• O Efeito do Jitter no vMix:
• O vMix depende de uma taxa de quadros (FPS) estável para manter o lip-sync. A variação na entrega (jitter) faz com que o buffer de decodificação do vMix tente constantemente compensar atrasos.
• Como o stream de áudio (baixo bitrate) e o stream de vídeo (maior bitrate) chegam em momentos inconsistentes, o vMix não consegue manter o alinhamento, resultando na percepção de dessincronização.
• Latência Acumulada: Deve-se notar que o uso de RTMP também adiciona a Latência de Codificação/Decodificação. A câmera precisa comprimir em RTMP (adicionando latência) e o vMix precisa decodificar (adicionando mais latência).

A instabilidade na rede de 100 Mbps faz com que essa latência total se torne não constante.

🚀 Solução Proposta:

A recomendação para vídeo em rede continua a ser a atualização imediata da infraestrutura.

Ao garantir uma largura de banda 20x maior que a utilizada (45 Mbps em 1000 Mbps), o switch opera com folga máxima. Isso elimina gargalos no backplane, reduz o queuing e estabiliza a latência de chegada dos pacotes, resolvendo o problema de jitter.

Verificação e padronização dos cabos para Cat5e ou Cat6. Garante a integridade da comunicação a 1000 Mbps e minimiza a perda de pacotes, fundamental para o TCP/RTMP.

Resultados e Conclusão
Com a migração para o switch Gigabit, o cliente perceberá a estabilização imediata das três entradas RTMP no vMix. O grande aumento na largura de banda da rede (de 100 Mbps para 1000 Mbps) servirá como um buffer de hardware, assegurando que os pacotes de áudio e vídeo cheguem ao vMix com latência extremamente baixa e, o mais importante, constante.
