Cliente: Um cliente da EasyStream Brasil (Setor de Broadcast Esportivo) Software: vMix 29 Pro/Max
Cenário: Análise tática em tempo real (Telessupervisão) independente do Programa.
- O Desafio Técnico
Este cliente da EasyStream Brasil precisava implementar uma estação de análise onde o comentarista pudesse desenhar sobre o replay de uma jogada específica sem interferir no sinal que estava indo ao ar.
O obstáculo técnico identificado foi que, na configuração padrão, o Telestrator exibia o mesmo sinal da saída Program (Output 1).
Isso impedia que o comentarista preparasse a análise de um lance passado (Replay) enquanto a transmissão ao vivo continuava mostrando o jogo em andamento. A demanda era criar um fluxo de sinal isolado (ISO) para o tablet do analista.
- A Solução da EasyStream
Nossa equipe técnica utilizou a arquitetura de Outputs Auxiliares do vMix para criar uma rota dedicada, visto que o feed de vídeo do Telestrator é gerenciado pelas configurações do Web Controller .

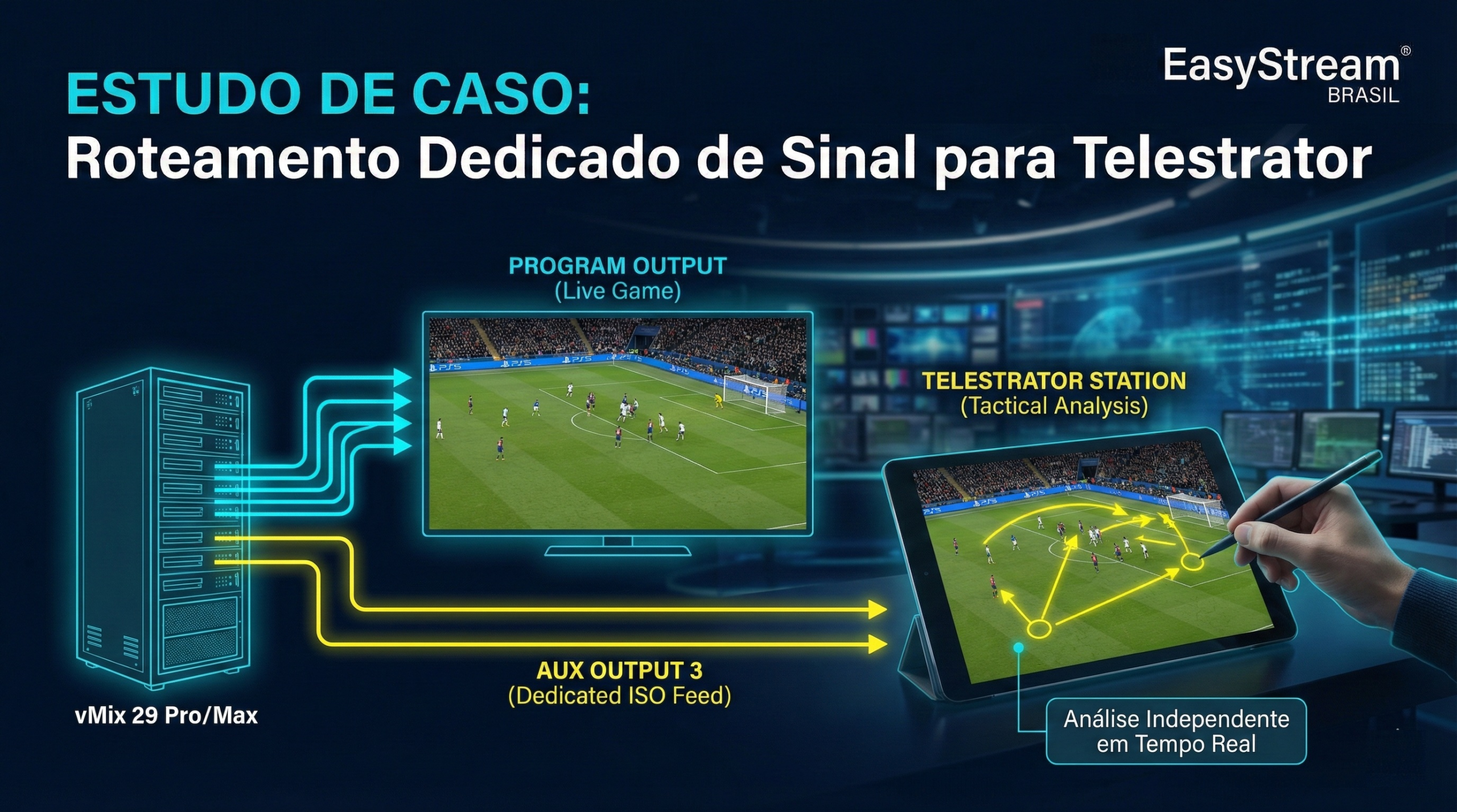

Implementamos a seguinte topologia:
Passo 1: Definição da Fonte (Source Routing)
Ao invés de usar a saída principal, dedicamos uma das saídas auxiliares do vMix para alimentar o fluxo do Telestrator.
Acessamos Settings (Configurações) > Outputs / NDI / OMT / SRT .
Configuramos a Output 3 para receber especificamente o Input de Replay (ou a câmera desejada).
Observação: Isso garante que, independentemente do corte no Program (Output 1), a Output 3 sempre enviará o vídeo limpo para análise.
Passo 2: Configuração do Web Controller
Realizamos o endereçamento do sinal de vídeo para a interface web.
Acessamos Settings > Web Controller .
Habilitamos a opção Telestrator .
No campo Video Source, alteramos de “Output 1” (padrão) para Output 3, que configuramos no passo anterior .
Configuração Importante: É vital selecionar uma fonte de vídeo que não mostre o próprio input do Telestrator para evitar loops de vídeo .
Passo 3: Ajuste de Latência
Para garantir a fluidez do traço sobre o vídeo, instruímos o cliente a ajustar a latência na barra de ferramentas do Telestrator (no navegador) para “Latency: Low” se a rede permitir, ou manter em “Normal” para maior estabilidade .
- Resultado Operacional
Com essa configuração, o analista do cliente passou a receber no seu dispositivo móvel (via navegador Chrome/Safari) apenas o sinal da Output 3. Ele desenha e prepara a análise em “off”.
Quando a análise gráfica está pronta, o operador do vMix insere o Input do Telestrator como um Overlay sobre o Program, finalizando o fluxo de broadcast .
Análise Final
Em produções utilizando o vMix 29, ao configurar o Telestrator, lembre-se de que ele suporta a maioria dos navegadores modernos (Chrome 100+, Safari 16+) .
Para evitar lags no desenho, recomendamos isolar o tráfego Wi-Fi do tablet do analista em uma VLAN ou usar um adaptador de rede cabeada no dispositivo móvel.
