Estudo de Caso

⚡ 1. O Risco das Conexões Analógicas Diretas (P2 e RCA)

Conectar a saída de uma mesa de som diretamente na entrada de microfone/linha de uma placa-mãe (Realtek/Onboard) via cabos P2 ou RCA é uma prática comum, porém tecnicamente perigosa e não recomendada em ambientes de missão crítica.

Diferença de Potencial (Ground Loop): O computador e a mesa de som frequentemente operam em potenciais de aterramento distintos. Isso cria um fluxo de corrente parasita pela malha do cabo de áudio, gerando o “hum” (ruído de 60Hz) e harmônicos que sujam o espectro de áudio.
Risco de Queima de Hardware: Em casos de surtos elétricos ou falha no aterramento do local, a tensão residual busca o caminho de menor resistência. Essa corrente pode queimar os conversores AD da placa-mãe e, em casos severos, atingir a Ponte Sul (Southbridge) do chipset, inutilizando a placa-mãe do servidor vMix.
Interferência Eletromagnética (EMI) e SNR: Cabos desbalanceados (RCA/P2) atuam como antenas para RFI (Interferência de Radiofrequência). Além disso, a Relação Sinal-Ruído (SNR) de placas onboard é baixa, captando ruído elétrico da fonte ATX, GPU e barramentos de dados internos.

🎛️ 2. A Solução: Interface USB de Áudio Profissional

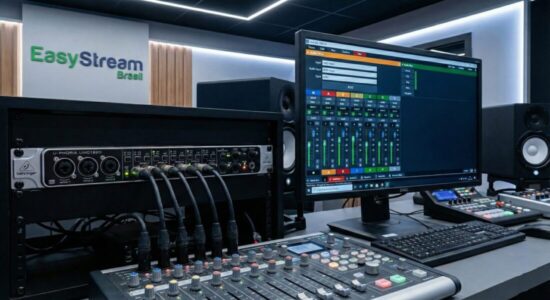

A implementação de uma interface externa (DAC/ADC), como a linha Behringer U-Phoria UMC404HD ou UMC1820, altera o paradigma de captura para um padrão de engenharia robusto:

Isolamento e Conversão Externa: A conversão Analógico-Digital ocorre fora do chassi do computador. O áudio entra no PC via protocolo USB (dados digitais), imune a interferências eletrostáticas do gabinete.
Conexões Balanceadas (XLR/TRS): O uso de cabos balanceados utiliza o princípio da Rejeição de Modo Comum (CMRR). O sinal é enviado duplicado com fases invertidas; ao chegar na interface, a diferença é somada e o ruído induzido no cabo é cancelado matematicamente.
Pré-Amplificadores MIDAS e Headroom: Interfaces dedicadas oferecem pré-amplificadores com maior headroom (margem dinâmica), evitando distorções digitais (clipping) que são irreversíveis no vMix.

💻 3. O Ecossistema ASIO e as Novidades do vMix 29

O vMix é um software Hard Real-Time que exige precisão de clock. Drivers genéricos do Windows (WDM/DirectSound) adicionam latência de buffer desnecessária.

Drivers ASIO (Nativos vs. ASIO4ALL): Embora o ASIO4ALL seja uma ferramenta útil, a recomendação técnica prioritária é utilizar o Driver ASIO Nativo do fabricante (ex: UMC Driver). Isso permite acesso direto ao kernel do hardware (Kernel Streaming), resultando na menor latência possível e estabilidade superior para Lip Sync.
Roteamento Avançado no vMix 29: Com a atualização recente para o vMix 29, a gestão de áudio multicanal foi expandida. Agora, além dos barramentos A e B, temos acesso a cinco novas configurações de barramento (AB, CD, DE, ABCD e DEFG).
Controle Total: Uma interface como a UMC1820 via ASIO permite endereçar canais específicos para esses novos barramentos. Você pode gravar ISOs de áudio independentes no MultiCorder (que agora suporta todos os barramentos de áudio no vMix 29), garantindo pós-produção flexível.

✅ 4. Conclusão Técnica e Arquitetura Recomendada

O uso de “isoladores de loop de terra” passivos em cabos P2 é uma medida paliativa que degrada a frequência do sinal. A solução definitiva é a reestruturação da topologia de entrada.

Arquitetura recomendada pela EasyStream para estabilidade 24/7:

Fonte: Mesa de Som enviando sinal via saídas Auxiliares ou Matrix Balanceadas (XLR/TRS).
Conversão: Interface USB (Ex: Linha UMC Behringer ou Focusrite) operando preferencialmente em 24-bit/48kHz (padrão de vídeo).
Software: vMix configurado para utilizar o Driver ASIO Nativo da interface.
Distribuição: Utilização dos novos Barramentos de Áudio do vMix 29 para rotear o som da sala, do Zoom e microfones locais para saídas e gravações distintas.
