Estudo de Caso EasyStream Brasil:
💡 Introdução: O Dilema da Placa Simples
Temos notado um aumento nas dúvidas nos grupos de profissionais que utilizam o vMix sobre a performance de placas de captura HDMI para USB de baixo custo (aquelas em formato pen drive).
Muitos novos usuários, buscando uma solução acessível, adquirem esses dispositivos e se deparam com um problema: a perda de quadros (frame dropping), que resulta em uma imagem “travada” ou com baixa fluidez ao tentar adicionar a câmera no vMix.
A solução, que geralmente resolve o problema, é simples no vMix: selecionar o formato de vídeo MJPEG (Motion JPEG) nas configurações da entrada do sinal das câmeras.
Mas a questão fundamental é: Por que isso acontece e qual a explicação técnica?

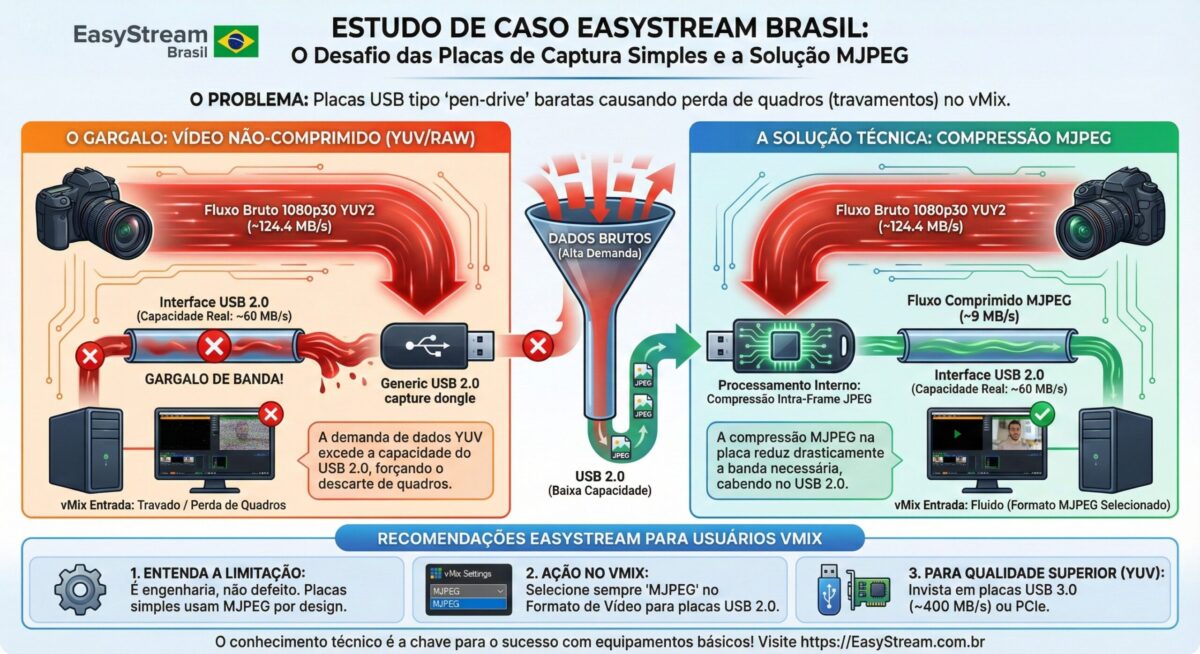

🧐 Análise Técnica: Por que o MJPEG é a Solução?
A explicação reside na capacidade de processamento e na largura de banda (banda passante) que essas placas de captura simples e a interface USB conseguem suportar.
1. Formatos de Vídeo Não-Comprimidos (YUV/RAW)
Quando uma câmera de vídeo envia um sinal de alta qualidade (ex: 1080p a 30fps) para o computador, o ideal é capturá-lo em um formato que preserve a máxima informação de cor e detalhe, como o YUV (também conhecido como YCbCr, como YUY2 ou NV12, dependendo do formato específico) ou, em casos extremos, RAW.
- Problema: Um fluxo de vídeo Full HD (1920×1080) a 30 quadros por segundo (30 fps) no formato YUY2 (uma variação de YUV com subamostragem de croma 4:2:2) requer uma largura de banda de dados impressionante.
- A Realidade da USB 2.0:
- Muitas dessas placas simples operam na interface *USB 2.0, que possui uma largura de banda teórica máxima de 480 Mbps, ou cerca de *60 MB/s.
- A Conclusão:
- O requisito de banda para o vídeo YUV não-comprimido (124.4 MB/s) excede em muito a capacidade real de transmissão do USB 2.0 (~60 MB/s).
- Isso gera um gargalo (bottleneck), forçando a perda de quadros no host (o computador) para tentar manter o fluxo dentro dos limites da interface.
2. O Papel do MJPEG (Motion JPEG)
O MJPEG não é um formato de vídeo moderno como H.264 ou H.265. Ele é, na verdade, uma sequência de imagens JPEG comprimidas individualmente.
- *Compressão *Intra-Frame:**
- Cada quadro de vídeo é comprimido de forma independente (compressão Intra-Frame), ou seja, sem a necessidade de dados dos quadros anterior e posterior (o que acontece em compressões mais eficientes como H.264).
- Processamento Descentralizado:
- As placas de captura simples possuem um chip interno básico (geralmente um microcontrolador ou um DSP dedicado muito simples) que, ao receber o sinal HDMI, realiza a compressão JPEG em tempo real direto na placa.
- Redução da Largura de Banda:
- A compressão JPEG reduz significativamente o tamanho do arquivo de cada quadro. Um quadro 1080p, que ocuparia 2MB (YUY2), pode ser reduzido para algo como 100KB a 300KB (dependendo da qualidade).
- A Solução:
- Ao transmitir o vídeo já comprimido via MJPEG, a placa reduz drasticamente o volume de dados a ser transmitido (de 124.4 MB/s para ~9 MB/s), colocando-o confortavelmente dentro da capacidade do USB 2.0, e garantindo a entrega de todos os 30 quadros por segundo, eliminando a perda de quadros.
🛠️ Recomendação EasyStream Brasil ao Usuário vMix
- Entenda a Limitação: Se você usa uma placa de captura simples, ela está fazendo a compressão para MJPEG para funcionar. É uma característica de engenharia, e não um defeito.
- Escolha o MJPEG no vMix: Sempre que enfrentar perda de quadros com uma placa simples, vá nas configurações da entrada no vMix e mude o formato para MJPEG.
- Para Qualidade Superior: Para trabalhar com formatos não-comprimidos (YUV/RAW) ou compressões mais avançadas (como H.264 por hardware da placa), é necessário investir em placas de captura de maior qualidade que utilizem a interface USB 3.0 (teórica de 5 Gbps, real em torno de 400 MB/s) ou placas PCIe, que possuem largura de banda suficiente para o transporte de dados brutos ou lossless
O vMix oferece a flexibilidade de se adaptar a todos os tipos de hardware. O conhecimento técnico das limitações de largura de banda e compressão (MJPEG) é a chave para o sucesso com equipamentos mais básicos!
