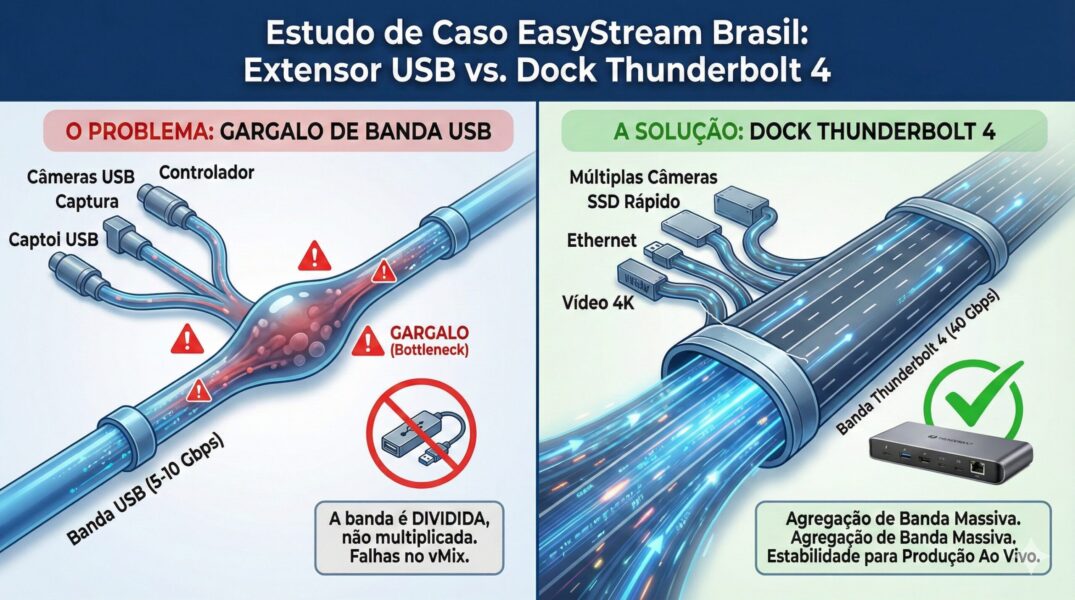

Estudo de Caso EasyStream Brasil:
Extensor USB vs. Dock Thunderbolt 4
- O Problema Inicial: O Gargalo de Banda da USB
O cliente nos procurou no grupo do WhatsApp buscando uma solução para conectar múltiplas câmeras USB e outros dispositivos ao seu notebook, e sugeriu o uso de um extensor USB (ou um Hub USB simples).
A nossa primeira intervenção técnica foi crucial:
“O extensor USB (ou Hub) não aumenta e nem multiplica a banda da porta do notebook. Ele apenas a divide.”
A Limitação Técnica da Banda USB
A limitação da USB reside na sua arquitetura, onde a banda total de dados de um barramento é um recurso compartilhado.
- USB Típica (USB 3.0/3.1 Gen 1/3.2 Gen 1): A porta mais comum em notebooks atuais (azuis) oferece uma taxa de transferência teórica máxima de 5 Gigabits por segundo (Gbps), comercialmente conhecida como SuperSpeed USB.
- USB Avançada (USB 3.1 Gen 2/3.2 Gen 2): Algumas portas mais rápidas (geralmente vermelhas ou pretas) alcançam 10 Gbps.
- A Sobrecarga (Overhead): Na prática, devido ao controle de fluxo e à sobrecarga do protocolo (protocol overhead), a velocidade real é sempre inferior à taxa teórica. Por exemplo, uma porta de 5 Gbps raramente ultrapassa 450 MB/s de largura de banda efetiva.
O Cenário da Câmera USB no vMix:
Câmeras USB, especialmente as que transmitem vídeo não comprimido (ou com compressão leve/média) em Full HD (1080p) ou 4K, consomem uma quantidade significativa dessa banda:
- Uma única câmera Full HD (1080p) pode consumir centenas de Mbps.
- Ao conectar múltiplas câmeras USB em um único Hub (conectado a uma única porta USB do notebook), a demanda de banda de todas as câmeras e dispositivos (como controladores MIDI, placas de captura secundárias, etc.) é somada.
- Se essa soma exceder os 5 Gbps ou 10 Gbps da porta hospedeira, ocorrerá um estrangulamento (bottleneck). Isso se manifesta no vMix como falhas, quedas de frames, imagens travadas, ou o desaparecimento completo do input.
O uso de um extensor/hub USB passivo é ineficaz, pois ele apenas replica a banda limitada da porta original.
- A Solução Técnica: O Poder do Thunderbolt 4
Ao questionarmos o cliente, ele confirmou que o seu notebook possuía uma porta Thunderbolt 4 (T4).
Essa informação muda radicalmente o jogo, pois o T4 não é apenas uma porta de dados; é um barramento de alta velocidade que combina diversos protocolos.
Vantagens do Thunderbolt 4 em um Dock
O Thunderbolt 4, que utiliza o conector USB-C, mantém uma taxa de transferência máxima de 40 Gigabits por segundo (Gbps), o que é 4 a 8 vezes mais banda do que a maioria das portas USB 3.x.
A chave para o uso em produção de vídeo (vMix) é que o T4 consolida três protocolos de alta velocidade:
- Dados (PCIe): O T4 exige um mínimo de 32 Gbps (ou 4 pistas PCIe 3.0) de largura de banda dedicada para dados. Isso permite que um Dock Thunderbolt funcione essencialmente como uma expansão da placa-mãe do notebook, oferecendo portas adicionais (incluindo USB de alta velocidade, Ethernet e, crucialmente, saídas de vídeo) sem depender do barramento USB original.
- Vídeo (DisplayPort): Suporte obrigatório para dois monitores 4K ou um monitor 8K.
- Energia (USB Power Delivery): Capacidade de fornecer até 100W de energia (com docks mais recentes podendo chegar a 140W ou mais, como os 140W do Thunderbolt 5).
Conclusão da Recomendação:
Recomendamos a compra de um Dock Thunderbolt 4 (ou superior) em vez de um Hub USB simples, porque:
- Agregação de Banda Massiva: O Dock utiliza os 40 Gbps do Thunderbolt 4 para gerenciar o tráfego de múltiplas câmeras USB conectadas às suas portas, garantindo que elas não compitam por banda dentro dos limitados 5-10 Gbps de uma única porta USB 3.x.
- Acesso Direto ao PCIe: A banda para dispositivos de alto desempenho (como SSDs rápidos e, em alguns casos, placas de captura ou GPUs externas) é roteada através do protocolo PCIe, que é muito mais eficiente para E/S (Input/Output) do que o barramento USB tradicional.
- Conectividade Completa: O Dock oferece portas de vídeo, Ethernet de alta velocidade (como 2.5GbE mencionado em docks avançados) e portas USB mais rápidas (como USB 3.2 Gen 2 a 10 Gbps) em sua própria controladora, aliviando o estresse da porta original do notebook.
- Segurança e Confiabilidade: O Thunderbolt 4 possui requisitos de certificação mais rigorosos, garantindo um desempenho mais estável e universal para fluxos de trabalho de missão crítica como o vMix.
Para nossos clientes de produção de vídeo, onde o vMix exige o máximo de desempenho e estabilidade do sistema, o Dock Thunderbolt 4 transforma um notebook portátil em uma verdadeira estação de trabalho de produção ao vivo, resolvendo o problema de banda que o Hub USB (ou extensor) não consegue solucionar.
Mais informações entre em contato com a EasyStream Brasil.
