Cobertura de Trânsito com vMix 4K e Câmeras PTZ

🎯 1. O Desafio do Cliente

Uma emissora de TV e portal de notícias locais nos procurou na EasyStream Brasil com uma necessidade clara: monitorar o trânsito nos 4 principais gargalos viários de uma cidade em tempo real, com alta qualidade de imagem, latência mínima e total controle remoto. 🚦🚗

Anteriormente a emissora dependia de equipes de externa (links móveis) ou helicópteros 🚁, o que gerava um custo operacional altíssimo e limitava o tempo de cobertura. A nova diretriz exigia uma solução fixa, escalável e operada integralmente a partir da sala de controle (Master) no centro de jornalismo. 📺

🛠️ 2. A Solução Proposta

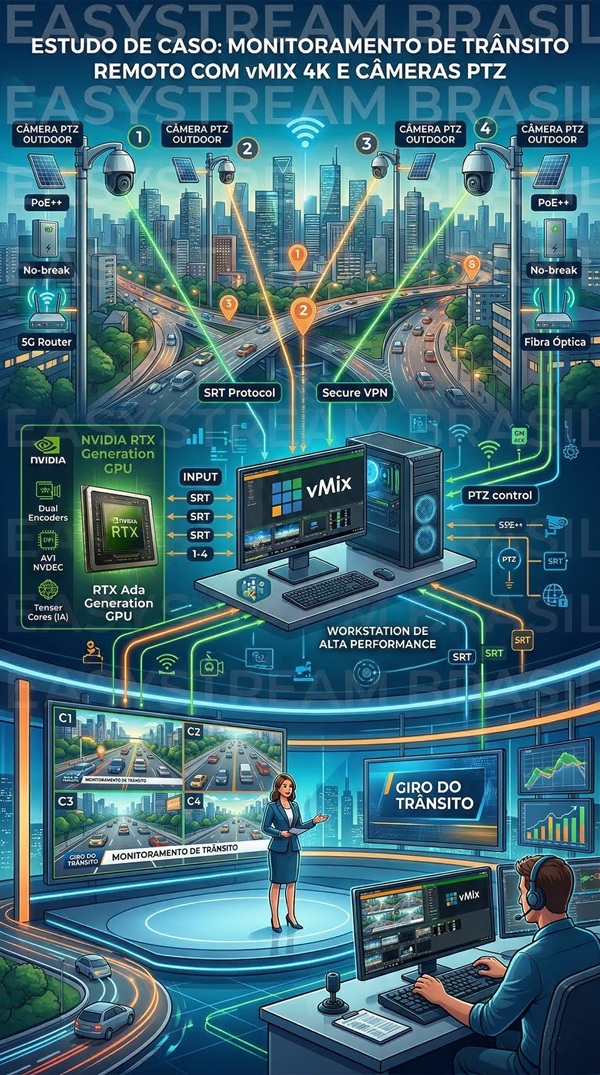

Foi desenvolvido um projeto unificando com infraestrutura elétrica, rede de longa distância (WAN) e processamento de software. A arquitetura foi baseada na aquisição de 4 Câmeras PTZ (Pan-Tilt-Zoom) outdoor e na centralização do switcher e controle no vMix 4K. 🎛️

📋 Especificações Principais:

📹 Câmeras: 4x PTZ com certificação IP67 (proteção contra chuva e poeira), zoom óptico de 30x.
🖥️ Core de Produção: 1x Workstation de alta performance (Intel Core i9, GPU NVIDIA RTX ADA Generation, 64GB RAM) rodando o vMix 4K.
🌐 Conectividade: Links de fibra óptica dedicada nos postes (com redundância via roteadores 5G celulares) para garantir estabilidade absoluta de transmissão.

⚙️ 3. Implementação Técnica e Engenharia Aplicada

Como engenheiro multidisciplinar, dividi o escopo de implementação nas seguintes frentes:

⚡ 3.1. Engenharia Elétrica e de Telecomunicações (Infraestrutura de Borda) Para garantir que as câmeras não sofressem com as oscilações da rede elétrica municipal, implementamos pequenos quadros de comando em cada poste. Utilizamos injetores PoE++ (Power over Ethernet) ligados a no-breaks (UPS) industriais. 🔋 Isso permitiu que um único cabo de rede (Cat6 blindado) fornecesse energia, controle e retorno de vídeo para a câmera, mitigando interferências eletromagnéticas (EMI) comuns em áreas urbanas. 🔌

📡 3.2. Engenharia de Redes (Transporte de Vídeo e Latência) Para enviar o sinal de vídeo das 4 câmeras espalhadas pela cidade até o servidor vMix no estúdio através da internet pública, utilizamos o protocolo SRT (Secure Reliable Transport). 🛡️

❓ Por que o SRT? Diferente do RTMP legado, o SRT lida excepcionalmente bem com a variação de banda e perda de pacotes (packet loss) típica de redes públicas. Ele possui mecanismos de recuperação (ARQ) que mantêm a integridade dos quadros sem adicionar latências inviáveis. 📉
💻 No vMix 4K, configuramos as 4 entradas como Stream/SRT (Caller), enquanto as câmeras atuavam como Listeners. Ajustamos a latência do SRT para 120ms, o que foi perfeito para a interação ao vivo do âncora do telejornal. 🎙️

💻 3.3. Projeto e Integração com vMix 4K No centro de jornalismo, o vMix 4K brilhou como a espinha dorsal de toda a operação de software: 🌟

🕹️ Controle PTZ Embutido: A maior vantagem operacional do vMix 4K para este cliente foi a integração nativa de controle PTZ. Através do protocolo Sony VISCA over IP ou CGI, direcionamos comandos diretamente do vMix para os IPs das câmeras na rua, encapsulados através de uma VPN Site-to-Site segura (IPSec). 🔒
📍 Presets de Posição (Virtual PTZ):
Para a equipe de jornalismo foram criados “Inputs” no vMix baseados nas posições PTZ. Com um clique no vMix, a Câmera 1 gira automaticamente da “Avenida Norte” para o “Viaduto Sul”. O diretor de TV utiliza um controle USB Joystick integrado ao vMix para movimentos suaves ao vivo. 🎮
📼 Gravação Multicanal (MultiCorder):
Utilizando o vMix 4K, configuramos o MultiCorder para gravar o feed limpo (Clean Feed) das 4 câmeras simultaneamente. Isso permite que a equipe de edição acesse acidentes ou eventos de trânsito ocorridos horas antes para a edição de matérias. 🎞️
🤖 Automação e Atalhos:
Criamos Triggers (Gatilhos) e Shortcuts (Atalhos) avançados. Quando o âncora chama o “Giro do Trânsito”, o vMix executa um script que abre um layout de MultiView em grade (Quad-Split) com as 4 câmeras simultaneamente e já aplica os lower-thirds (GCs) informando o nome de cada rodovia. 🪧

📈 4. Resultados e Impacto

💰 Redução de Custos (ROI):
O retorno sobre o investimento foi alcançado em apenas 4 meses, devido ao corte de despesas com links externos via satélite/mochilink e horas de voo de helicóptero.
⏱️ Agilidade Jornalística:
O tempo de resposta da emissora para noticiar um engarrafamento caiu para zero. O sinal está sempre disponível no vMix.
📺 Qualidade UHD:
O pipeline configurado suporta resoluções 4K e framerates altos, resultando em uma imagem cristalina onde os telespectadores conseguem ler até mesmo placas de sinalização à distância graças ao zoom e à ausência de artefatos de compressão severa. ✨

🖥️🔥ADENDO: Motivo da escolha da GPU NVIDIA RTX ADA Generation (a arquitetura da NVIDIA para placas de vídeo profissionais, como a RTX 4000 Ada, 4500 Ada ou 6000 Ada).

O vMix é um software intensamente focado no processamento de vídeo acelerado por hardware (Hardware Accelerated). Ele transfere a maior parte do trabalho pesado da CPU para a placa de vídeo. Segue o detalhamento dos motivos técnicos pelos quais a arquitetura Ada Lovelace é a escolha definitiva para uma operação de Jornal 24/7 de alto nível:

⚙️ a. Múltiplos Encoders NVENC de 8ª Geração e Suporte a AV1 A geração Ada Lovelace introduziu a 8ª geração do chip NVENC (NVIDIA Encoder).

Dual Encoders:
As placas de ponta desta geração possuem dois encoders físicos operando em paralelo. Isso significa que podemos realizar o streaming do programa ao vivo para a internet, gravar a saída principal em alta qualidade e utilizar o MultiCorder (para gravar o sinal limpo das 4 câmeras PTZ em 4K) simultaneamente, sem qualquer queda de frames. 🎥
Codec AV1:
A arquitetura Ada suporta nativamente a codificação e decodificação do formato AV1, que oferece uma qualidade de imagem superior com uma taxa de bits (bitrate) muito menor do que o H.264 ou HEVC, economizando banda e armazenamento. 💾

🛡️ b. Confiabilidade de Nível Enterprise (Operação 24/7 e Memória ECC) Diferente das placas da linha GeForce (focadas em jogos), as GPUs profissionais da linha RTX Ada Generation (antiga linha Quadro) são construídas para durabilidade industrial.

Em uma emissora de TV, o computador do Master nunca é desligado. Estas placas possuem dissipação térmica otimizada (tipo Blower) que evita o thermal throttling (perda de desempenho por superaquecimento) dentro de racks. ❄️
Além disso, elas contam com Memória ECC (Error-Correcting Code), que previne corrupção de dados na VRAM, evitando as temidas “telas azuis” (BSOD) ou travamentos do vMix durante um telejornal ao vivo. 🚨

🔄 c. Capacidade de Decodificação (NVDEC) para Redes SRT Como nosso projeto utiliza o protocolo SRT para receber as imagens dos 4 pontos de trânsito da cidade, a Workstation precisa decodificar esses 4 fluxos 4K H.265/HEVC em tempo real.

O NVDEC (NVIDIA Decoder) da geração Ada é um colosso. Ele tira toda essa carga de decodificação de rede do processador (Intel Core i9), permitindo que a CPU fique livre para cuidar das automações, da interface gráfica e do tráfego de rede da máquina. 🌐

🧠 d. Inteligência Artificial e Tensor Cores de 4ª Geração:
A ciência da computação atual caminha de mãos dadas com a IA. Com os Tensor Cores de 4ª geração, o cliente está preparado para utilizar integrações avançadas diretamente no vMix.

Por exemplo, através do NVIDIA Broadcast Engine, podemos aplicar cancelamento de ruído por IA em áudios de repórteres na rua ou até mesmo fazer o recorte inteligente de fundo (Chroma Key sem fundo verde) caso eles montem um estúdio virtual no futuro. 🤖✨

⚡ e. Largura de Banda PCIe Gen 4 e Grande VRAM :
Misturar (mixing) múltiplas fontes de vídeo 4K com gráficos, lower-thirds (GCs), transições Stinger pesadas e replays requer muita memória de vídeo (VRAM). A largura de banda gigante da arquitetura Ada garante que os quadros de vídeo transitem entre a memória do sistema e a placa de vídeo em microssegundos, o que é fundamental para manter o fluxo renderizando rigorosamente a 60 quadros por segundo, resultando na latência imperceptível que exigimos no projeto. 🏎️💨

🏆 Conclusão : Sugerir um hardware inferior poderia até baratear o custo inicial, mas em um ecossistema de jornalismo onde falhar não é uma opção, a GPU NVIDIA RTX ADA Generation funciona como um “seguro de vida” para o projeto. Ela garante que o vMix 4K terá todos os recursos e a pista livre para entregar a melhor transmissão possível para a EasyStream Brasil e seu cliente, com uma vida útil projetada para durar muitos anos sem necessidade de upgrade! 🤝🚀

A flexibilidade do vMix 4K provou que ele não é apenas um software de corte e streaming de vídeo, mas sim uma plataforma completa de gerenciamento de produção remota.

🌍 Ao combinar os protocolos modernos de redes (SRT/VPNs), boas práticas de tecnologia de rede e internete e a robustez de processamento do vMix, entregamos na EasyStream Brasil uma solução à prova do futuro, pronta para, inclusive, escalar para novas tecnologias que surgem (como o Open Media Transport – OMT, nas versões mais recentes do sistema). 🚀
