Guia Técnico de Sensores e Lentes
Olá Live Streamer, aqui é o Eng. Eduardo Freitas da EasyStream Brasil.
O vMix é uma ferramenta poderosa de produção, mas a qualidade final da sua transmissão (streaming) depende intrinsecamente da qualidade do sinal que entra nele.
Não existe “plugin milagroso”: se a imagem chega ruim na placa de captura, ela sairá ruim no YouTube.
Neste primeiro artigo da nossa série, vamos dissecar o hardware das câmeras PTZ e entender por que aquela câmera “mais em conta” sofre tanto em ambientes escuros, enquanto modelos profissionais brilham em qualquer cenário.
1. O Coração da Câmera: O Sensor de Imagem

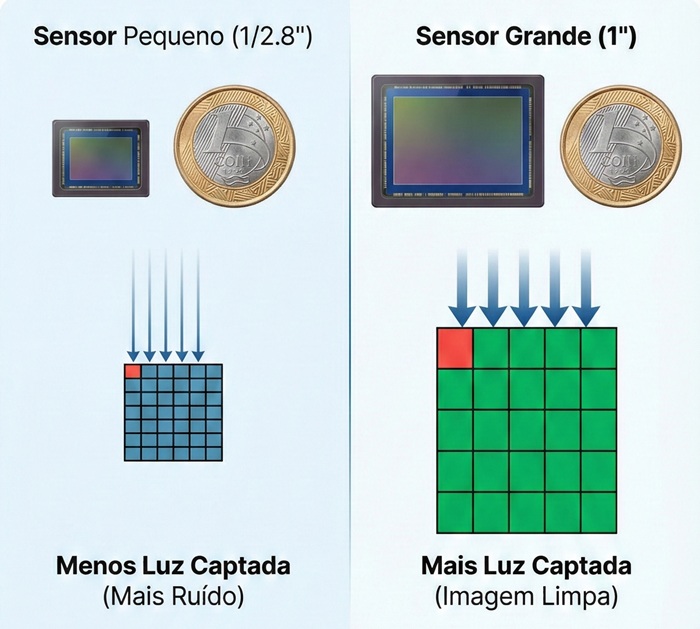

No mercado de PTZ atualmente predominam dois formatos de sensores CMOS (Complementary Metal-Oxide-Semiconductor): o tipo 1/2.8 polegadas e o tipo 1 polegada. A diferença fundamental não é apenas o tamanho da área, mas o Pixel Pitch (tamanho físico de cada pixel). Um sensor de 1″ possui uma área de captação aproximadamente 4 vezes maior que um de 1/2.8″. Isso resulta em uma Dynamic Range (alcance dinâmico) superior e uma relação Sinal-Ruído (SNR) muito mais eficiente. Em termos de engenharia, sensores maiores permitem fotodiodos maiores, que acumulam mais carga elétrica (elétrons) antes de saturar, entregando uma imagem com menos noise floor (piso de ruído) antes mesmo de passar pelo processamento DSP da câmera.
Imagine que o sensor da câmera é um balde que coleta água da chuva, e a luz é a chuva.
- Sensor 1/2.8″ (Comum): É como um copo de água. Ele enche rápido, mas capta pouca água total. Se a “chuva” (luz) for fraca, ele quase não pega nada.
- Sensor 1″ (Profissional): É como um balde grande. Mesmo com uma chuva fininha (pouca luz), ele consegue captar muito mais água porque sua “boca” é maior. Resumo: Quanto maior o sensor, melhor a imagem em lugares escuros.

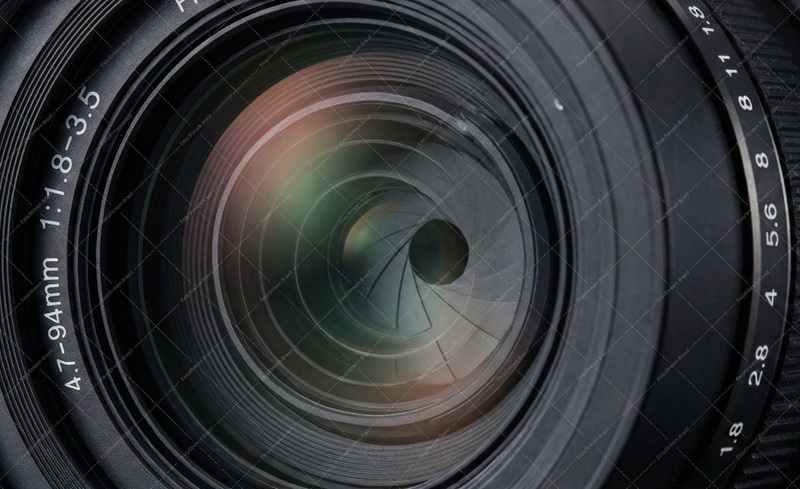

2. A Ótica: Entendendo a Lente e a Abertura (f-stop)
Muitos usuários ignoram a especificação de Abertura Máxima (f-stop). Em câmeras PTZ com zoom longo (20X ou 30X), a lente geralmente possui abertura variável. Por exemplo: f/1.6 (Wide) – f/3.5 (Tele). O número “f” é uma fração; portanto, f/1.6 é uma abertura muito maior que f/3.5. Isso cria um fenômeno físico inevitável: à medida que você aplica o zoom ótico para fechar o quadro em um palestrante distante, o conjunto de lentes se move e a abertura efetiva diminui, reduzindo a entrada de luz no sensor em mais de 50% (perda de stops de luz). O vMix receberá uma imagem progressivamente mais escura ou mais ruidosa conforme o zoom aumenta, obrigando o operador a compensar com Ganho Eletrônico (Gain), o que degrada o sinal.
A lente da câmera funciona como a pupila do nosso olho. O número “f” diz o quão aberta a pupila está.
- f/1.6 (Número baixo): Olho bem aberto. Entra muita luz.
- f/3.5 (Número alto): Olho meio fechado (apertado). Entra pouca luz. A limitação das câmeras PTZ é: quando você dá zoom para aproximar a imagem, a câmera “cerra os olhos” automaticamente. Por isso a imagem fica escura quando você usa o zoom máximo. Dica: Aproxime a câmera fisicamente do palco em vez de usar todo o zoom.
3. Sensibilidade e Ruído: O Desafio da Pouca Luz
A sensibilidade é medida em Lux. Uma especificação comum é 0.5 Lux @ F1.8. Quando a iluminação do ambiente cai abaixo desse limiar ideal, o processador da câmera ativa o AGC (Automatic Gain Control). O ganho nada mais é do que uma amplificação de voltagem no sinal lido do sensor. O problema é que essa amplificação não distingue o que é “imagem” do que é “interferência elétrica”. O resultado é o Digital Noise (ruído digital), que se manifesta como grãos coloridos ou monocromáticos. No vMix, esse ruído é fatal para encoders de streaming (H.264), pois o encoder tenta “comprimir” o ruído, desperdiçando bitrate e gerando blocos (pixelização) na transmissão ao vivo.
Lembra quando você aumenta o volume de um rádio antigo que está mal sintonizado? O som da música aumenta, mas o chiado (barulho de fundo) aumenta junto e fica insuportável. O “Ganho” da câmera é esse volume. Quando falta luz, a câmera tenta aumentar o “volume” da imagem eletronicamente. O resultado não é mais luz real, é apenas uma imagem cheia de “areia” e chuviscos. Atenção: O vMix não consegue consertar uma imagem que já chega cheia de ruído. A solução é adicionar luz no ambiente, não mexer no computador.
4. Custo-Benefício: Qual escolher para seu projeto?
Para estúdios de Podcast controlados ou salas de reunião pequenas, câmeras com sensores 1/2.8″ são o melhor ROI (Retorno sobre Investimento). A iluminação é próxima e controlada, permitindo que a câmera opere em f/1.8 com 0dB de ganho. Para grandes auditórios, igrejas com pé-direito alto ou teatros com iluminação dramática, o investimento em sensores de 1 polegada ou câmeras com lentes de abertura constante torna-se obrigatório para manter o padrão broadcast.
🟢 Resumo
- Vai filmar Podcast ou Escritório? Pode comprar a câmera de entrada (sensor menor). Você controla a luz e está perto.
- Vai filmar Culto ou Show à noite? Se o orçamento permitir, invista na câmera com sensor maior. Se não puder, invista pesado em iluminação de palco. Uma câmera barata com muita luz gera uma imagem melhor que uma câmera cara no escuro.
Este é o primeiro artigo da série EasyStream Brasil. No próximo post, ensinaremos como configurar o Shutter e o White Balance manualmente para garantir que todas as suas câmeras tenham a mesma cor dentro do vMix.
