Arquitetura de Áudio Digital e Roteamento Avançado

Olá LiveStreamer, aqui é o Eng. Eduardo Freitas da EasyStream Brasil. Hoje temos um desafio e imagine com que software iremos conseguir resolver o desafio ?

🛠️ 1. Desafio e cenário

Implementar uma Matriz de Áudio Digital (DAM) integralmente via software, eliminando a necessidade de mesas de som analógicas ou digitais externas para gestão de sinais N-1 (Mix-Minus), Talkback e Multi-Channel Audio. O objetivo secundário é a redução da latência total do sistema (< 20ms) através da eliminação de estágios de conversão AD/DA.

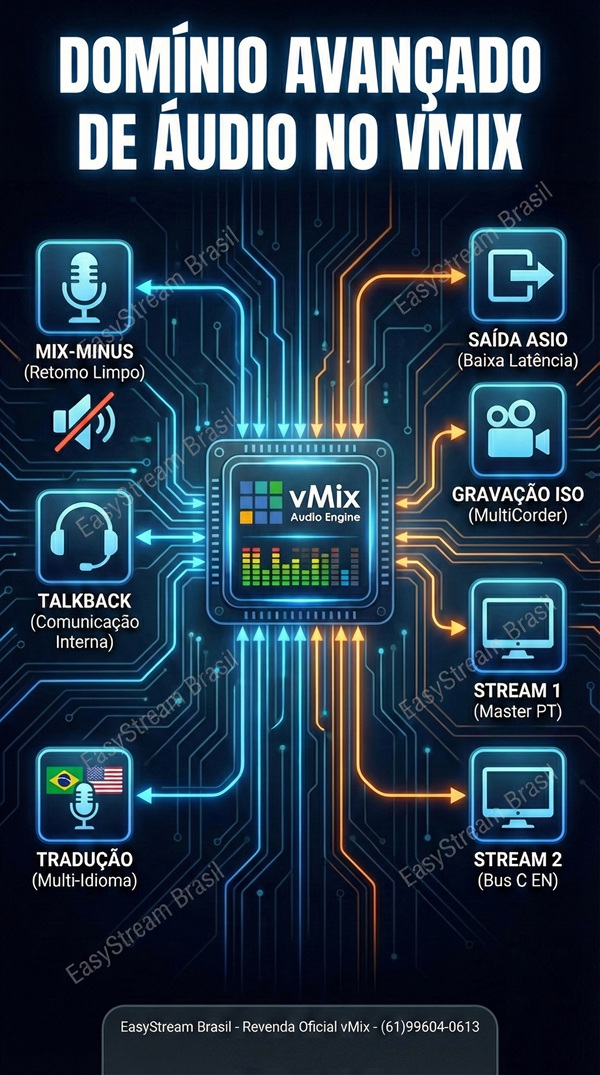

🎛️ 2. Topologia dos Barramentos

A estrutura baseia-se na ativação e roteamento lógico de subgrupos de áudio. Ao contrário da mixagem linear (tudo para o Master), utilizamos uma Topologia Paralela.

📋 Definição dos Buses

🔴 MASTER (M): Program Feed (PGM). Contém o áudio final mixado em Português. Destino: Stream 1 e Gravação PGM.
🔵 BUS A: Studio Return (IFB/Mix-Minus). Contém todo o áudio do programa, exceto os microfones locais do estúdio. Destino: Fones dos apresentadores/Amplificador de fones.
🟢 BUS B: Engineering Talkback. Contém apenas o microfone do Diretor Técnico. Destino: Retorno de áudio do vMix Call (Convidados Remotos).
🟣 BUS C: Translation/ISO. Contém apenas o microfone do Intérprete. Destino: Stream 2 (Inglês) e Gravação ISO.

⚙️ 3. Implementação Técnica Detalhada

3.1. Protocolo Mix-Minus (N-1) no Bus A

O Mix-Minus digital é gerado pela lógica de exclusão na matriz de roteamento.

Configuração de I/O:
- Saída Física: Interface ASIO (Ex: Behringer/Focusrite) Saída 3/4 -> Amplificador de Fones.
- Roteamento no vMix: Settings > Audio Outputs > Bus A = ASIO Output 3/4.
Lógica de Matriz:
- ✅ Inputs de Vídeo/DDR: Ativar botão [A] (Envia para o fone).
- ✅ Inputs vMix Call: Ativar botão [A] (Envia convidado para o fone).
- ⛔ Input Microfone Host: DESATIVAR botão [A].
- ⚠️ Resultado Técnico: O apresentador monitora o programa sem latência de loop de retorno (Zero Eco).

3.2. Subsistema de Talkback (Comunicação) no Bus B

Criação de um canal de Intercom unidirecional para convidados remotos.

Configuração de Input: Adicionar Microfone do Diretor (“Mic Talkback”).
- Roteamento: Apenas [B] ativado. [M] (Master) desativado.
Configuração do vMix Call:
- No menu Video Call Audio Source (clique direito no input), selecionar: Bus B.
Comportamento: O sinal presente no Bus B substitui o retorno padrão do Master para o convidado remoto.

3.3. Dual-Streaming e Tradução Simultânea (Bus C)

Utilização de múltiplos encoders RTMP independentes.

Encoder 1 (Principal):
- Audio Source: Master.
- Conteúdo: Áudio original + Voz dos apresentadores.
Encoder 2 (Secundário/Inglês):
- Audio Source: Bus C.
- Conteúdo: Microfone do Tradutor roteado exclusivamente para [C].
Nota Técnica vMix 29: Utilização do recurso Bus Grouping. Caso a tradução exija estéreo ou surround, pode-se configurar o par CD como um subgrupo linkado.

🚀 4. Tecnologias Exclusivas

🔄 Auto Mix-Minus para System Audio

Para capturas de conferências externas (Teams/Zoom Desktop Capture):

Problema Anterior: Feedback Loop ao capturar o áudio do sistema onde a própria reunião ocorre.
Solução Técnica: O vMix aplica um filtro DSP que subtrai o sinal de saída do vMix do sinal de entrada capturado do Windows.
Status: ✅ Ativado Automaticamente ao adicionar input NDI ou Desktop Capture com áudio.

⚡ Protocolo OMT

Substituição do transporte de vídeo em rede local para baixa latência.

Aplicação: Envio de PPT/Gráficos de um PC auxiliar para o vMix Principal.
Vantagem Técnica: O OMT opera com overhead de rede inferior ao NDI tradicional em redes 1GbE/10GbE, reduzindo a latência de transporte (“glass-to-glass”) para valores próximos a zero frames.
Configuração: Add Input > Stream/SRT > OMT (Detecção automática via mDNS).

💽 Gravação ISO via MultiCorder

Capacidade: Gravação dedicada do Bus C (Tradução) em formato WAV (48kHz, 24-bit PCM).
Benefício: Gera um arquivo “limpo” para pós-produção ou podcast, independente da mixagem do Master.

📊 5. Análise de Performance e Latência

Parâmetro	Setup Analógico (Tradicional)	Setup Digital vMix (ASIO)	Ganho Técnico
Conversão AD/DA	3 Estágios (Mic>Mesa>PC)	1 Estágio (Mic>PC)	Melhor Fidelidade
Latência de Áudio	~45ms – 60ms	< 10ms – 15ms	Sincronia Labial Perfeita
Noise Floor (Ruído)	Alto (Cabos analógicos)	Baixo (Digital)	Sinal Limpo (-90dB)
Custo de Hardware	Alto (Mesa, Cabos, DI)	Zero (Software)	Redução de CAPEX

🛡️ 6. Melhores Práticas de Operação

Driver ASIO: Sempre utilize drivers ASIO nativos da interface de áudio para garantir latência fixa e estável. Drivers DirectSound ou WDM introduzem atrasos variáveis.
Sample Rate: Padronizar todo o fluxo (Windows, vMix e Interface) em 48kHz. O resampling em tempo real consome CPU desnecessária.
Monitoramento: O operador deve ter atalhos (Shortcuts) configurados no Stream Deck para alternar a monitoração de fone (Solo) entre Master, Bus A e Bus C rapidamente para verificação de integridade.
